SYSTEM- UND OEM-LÖSUNGENEKO - S.0089

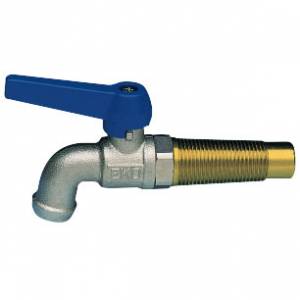

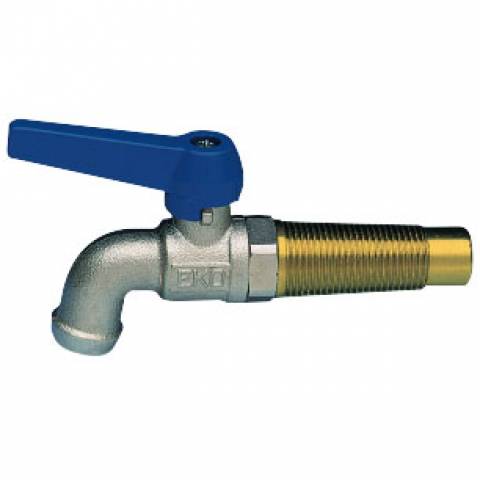

Kugelauslaufhahn Mit Anschluss für Holzfässer, Messing vernickelt.

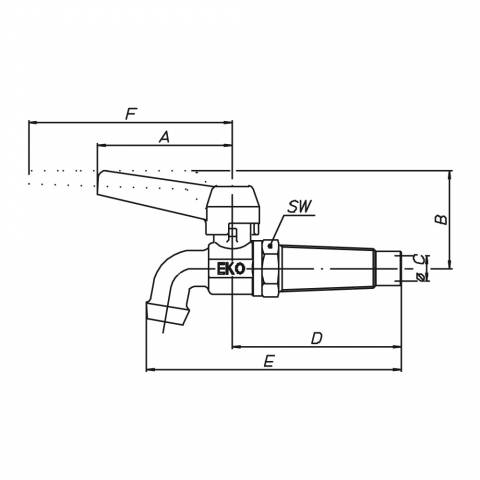

| NENNWEITE | mm 8 | mm 10 | mm 12 | mm 16 | mm 20 |
| ARTIKELNUMMER | S0089N05 | S0089N07 | S0089N08 | S0089N012 | S0089N016 |
| A mm | 63 | 63 | 63 | 63 | - |
| B mm | 44,5 | 45,5 | 45,5 | 47,5 | 46,5 |
| øC Durchgang | 10 | 10 | 10 | 12,5 | 17,5 |
| D mm | 64,25 | 72,7 | 78,7 | 88,65 | 129 |
| E mm | 98,5 | 112,5 | 118,5 | 136 | 188 |
| F mm | - | - | - | - | 98 |
| SW mm | 22 | 24 | 24 | 27 | 34 |
| Gewicht gr. | 175 | 248 | 285 | 424 | 547 |
| Articolo | Specifiche |
|---|---|
| S0089N05 | Kugelauslaufhahn Mit Anschluss für Holzfässer, Messing vernickelt. - 8 - ISO |
| S0089N07 | Kugelauslaufhahn Mit Anschluss für Holzfässer, Messing vernickelt. - 10 - ISO |
| S0089N08 | Kugelauslaufhahn Mit Anschluss für Holzfässer, Messing vernickelt. - 12 - ISO |
| S0089N12 | Kugelauslaufhahn Mit Anschluss für Holzfässer, Messing vernickelt. - 16 - ISO |
| S0089N16 | Kugelauslaufhahn Mit Anschluss für Holzfässer, Messing vernickelt. - 20 - ISO |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- RUBINETTI
- CURVI PORTAGOMMA
Eigenschaften EKO
EIGENSCHAFTEN
Sorgfältig geplant, solide Konstruktion für lange Lebensdauer. Perfekte Dichtigkeit bei unterschiedlichen Betriebsbedingungen. Direkter Durchfluss bei minimalem Druckverlust. Schnelle Bedienung durch 1/4-Drehung des Hebels. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
Kaltes und heisses Wasser, Druckluft, Öle, nicht korrosive Flüssigkeiten, verschiedene Arten von Benzin.
Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.
BETRIEBSDRUCK
Max PN16
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +90°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Sorgfältig geplant, solide Konstruktion für lange Lebensdauer. Perfekte Dichtigkeit bei unterschiedlichen Betriebsbedingungen. Direkter Durchfluss bei minimalem Druckverlust. Schnelle Bedienung durch 1/4-Drehung des Hebels. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
Kaltes und heisses Wasser, Druckluft, Öle, nicht korrosive Flüssigkeiten, verschiedene Arten von Benzin.
Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.
BETRIEBSDRUCK
Max PN16
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +90°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Druck/Temperatur-Diagramm (Prüfung mit Wasser ausgeführt) |
Druckverlust-Diagramm |
 |
|
| Durchfluss=m3/h | |
