WASSER >> AUSLAUFHÄHNE >> EKO >>

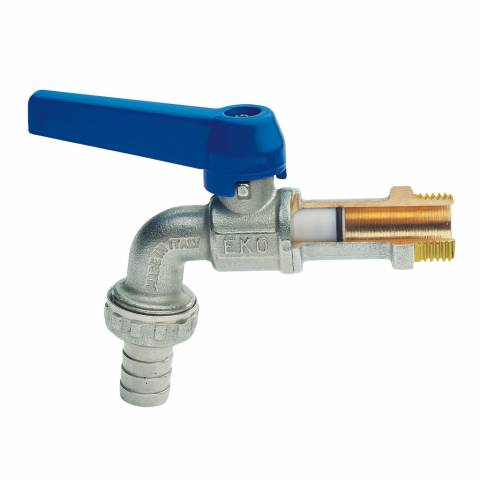

EKO - S.0099

Kugelauslaufhahn mit Rückschlagventil, AG/Schlauchverschraubung, Alu-Hebelgriff blau, Messing vernickelt.

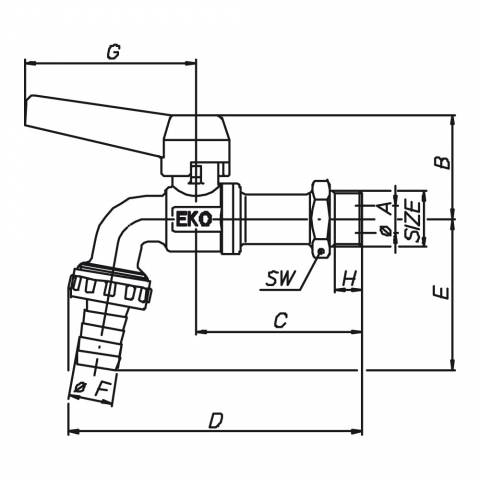

NENNWEITE1/2"
ARTIKELNUMMERS0099N04
øA Durchgang10
B mm45,5
C mm61,2
D mm108
E mm57
øF mm16
G mm63
H mm12
SW mm25
Gewicht gr.275
ArticoloSpecifiche
S0099N04Kugelauslaufhahn mit Rückschlagventil, AG/Schlauchverschraubung, Alu-Hebelgriff blau, Messing vernickelt. - 1/2" - ISO
STICHWORTE
  • Kugelhähne
  • SFERA - MASCHIO CONICO
  • MANUALI
  • RUBINETTI
  • CURVI PORTAGOMMA

Eigenschaften EKO

EIGENSCHAFTEN

Sorgfältig geplant, solide Konstruktion für lange Lebensdauer. Perfekte Dichtigkeit bei unterschiedlichen Betriebsbedingungen. Direkter Durchfluss bei minimalem Druckverlust. Schnelle Bedienung durch 1/4-Drehung des Hebels. Direkte Sichtkontrolle der “Auf/Zu”-Position.

GEWINDE

ISO 228/1 Standard.

ANWENDUNGEN

Kaltes und heisses Wasser, Druckluft, Öle, nicht korrosive Flüssigkeiten, verschiedene Arten von Benzin.

Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.

BETRIEBSDRUCK

Max PN16
Siehe Druck/Temperatur-Diagramm.

TEMPERATURGRENZWERTE

-20°C +90°C
Siehe Druck/Temperatur-Diagramm

ANMERKUNG

Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..



Druck/Temperatur-Diagramm
(Prüfung mit Wasser ausgeführt)
Druckverlust-Diagramm
Durchfluss=m3/h
