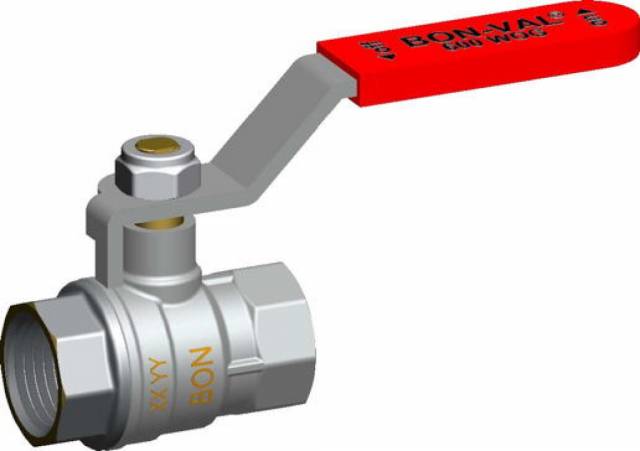

BON-VAL - R.1041 mit NPT Gewinde

Konstruktions-Merkmale: voller Durchgang, Gehäuse aus Messing vernickelt, Kugel aus Messing hartverchromt, ausblassichere Schaltwelle,NPT-Gewinde nach ANSI B1.20.1
Materialangaben: Gehäuse Pressmessing, Kugeldichtungen PTFE, O-Ringe EPDM Shore 70, Hebelgriff Stahl verzinkt/verchromt, Selbstsichernde Griffmutter Stahl verzinkt
Anwendungen: kaltes u. warmes Wasser, Druckluft, Öle, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffe allgemein.
Betriebstemperaturen: -20°C bis 150°C (abhängig von Betriebsdruck)

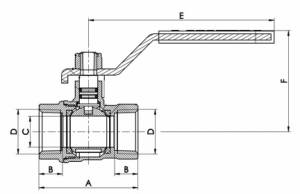

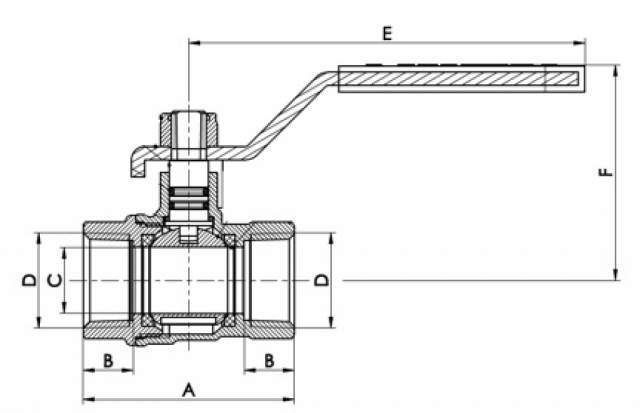

NENNWEITE	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	2 1/2"
ARTIKELNUMMER	R1041N904	R1041N905	R1041N906	R1041N907	R1041N908	R1041N909	R1041N910
C mm	15	20	25	32	40	50	65
A mm	48	57.5	68	81	94	112	136
B mm	11.4	13.5	15	17	19	22	24.5
E mm	90	105	105	125	135	160	220
F mm	48	55	62	71	81	95	118
SW	25	31	38	47	54	66	85
PN	40	40	40	25	25	25	16
WOG	600	600	600	400	400	400	200
