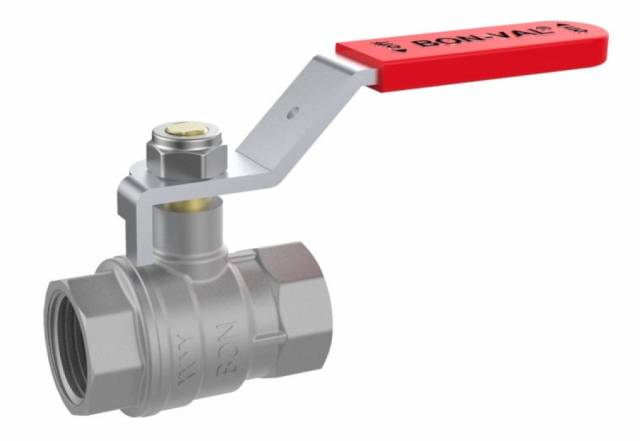

BON-VAL - R.1041

Konstruktions-Merkmale: voller Durchgang, Gehäuse aus Messing vernickelt, Kugel aus Messing hartverchromt, ausblassichere Schaltwelle, Gewinde nach DIN ISO 228/1
Materialangaben: Gehäuse Pressmessing, Kugeldichtungen PTFE, O-Ringe EPDM Shore 70, Hebelgriff Stahl verzinkt/verchromt, Selbstsichernde Griffmutter Stahl verzinkt
Anwendungen: kaltes u. warmes Wasser, Druckluft, Öle, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffe allgemein.
Betriebstemperaturen: -20°C bis 150°C (abhängig von Betriebsdruck)

NENNWEITE	1/4"	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	2 1/2"	3"	4"
Artikelnummer	R1041N02	R1041N03	R1041N04	R1041N05	R1041N06	R1041N07	R1041N08	R1041N09	R1041N10	R1041N11	R1041N12

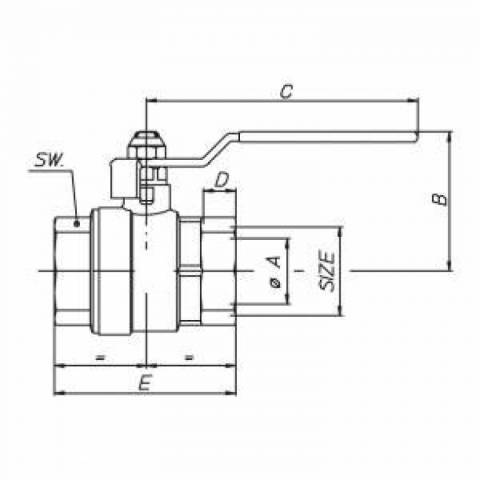

A mm	8	10	15	20	25	32	39,5	50	65	80	100
B mm	35,5	35,5	50	58	62	70	80,5	98	120	147	156
C mm	81,5	81,5	87	103	106	123	137	161	219,5	265	265
D mm	10,5	10,5	11,4	13,8	15	16,8	19,3	22	23	27,5	29
E mm	40	43	48	58	68	81	94	112	136	161	189
SW mm	18	21	25	31	38	47	54	66	85	100	124
PN	64	64	40	40	40	25	25	25	16	16	16
Kv m³/h	5,9	9,4	17	41	70	121	200	292	535	850	1360
Gewicht in g	97	120	168	279	438	672	988	1597	2920	4740	7000
