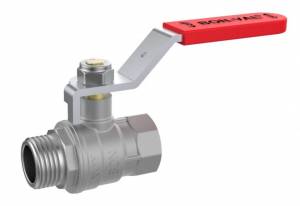

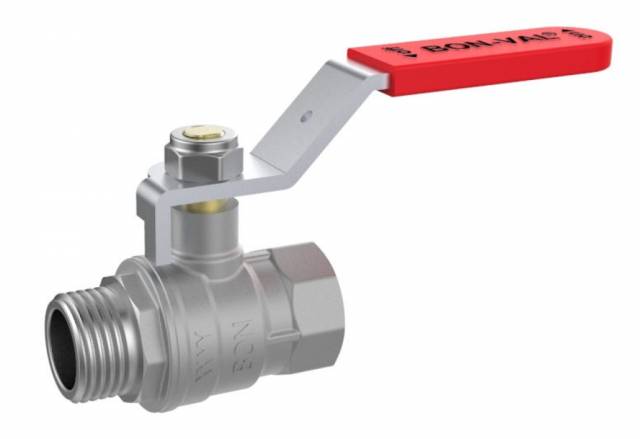

BON-VAL - R.1042

Konstruktions-Merkmale: voller Durchgang, Gehäuse aus Messing vernickelt, Kugel aus Messing hartverchromt, ausblassichere Schaltwelle, Gewinde nach DIN ISO 228/1
Materialangaben: Gehäuse Pressmessing, Kugeldichtungen PTFE, O-Ringe EPDM Shore 70, Hebelgriff Stahl verzinkt/verchromt, Selbstsichernde Griffmutter Stahl verzinkt
Anwendungen: kaltes u. warmes Wasser, Druckluft, Öle, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffe allgemein.
Betriebstemperaturen: -20°C bis 150°C (abhängig von Betriebsdruck)

NENNWEITE	1/4"	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
ARTIKELNUMMER	R1042N02	R1042N03	R1042N04	R1042N05	R1042N06	R1042N07	R1042N08	R1042N09

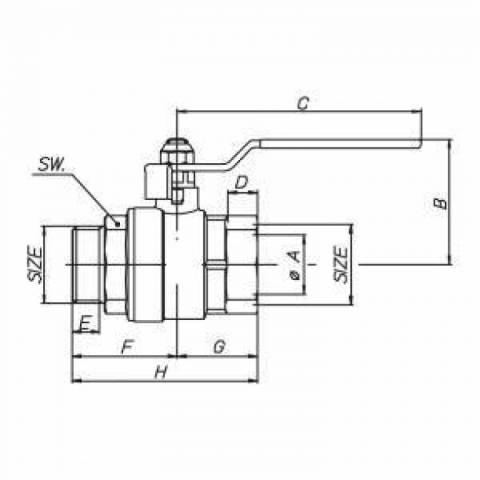

A mm	8	10	15	20	25	32	39,5	50
B mm	39,4	41	48,8	58	62	70	81	97
C mm	80	80	90	103	106	123	135	159,5
D mm	8,7	9,7	11	13,8	15	16,8	20	21
E mm	9	9	10	11	14	15	17	18
H mm	47,5	49,5	53	63	74	88	101,5	121
SW mm	18	21	25	31	38	47	54	66
PN	64	64	40	40	40	25	25	25
Kv m³/h	5,9	9,4	17	41	70	121	200	292
Gewicht g	105	126,5	184	290	458	752	1029	1693
