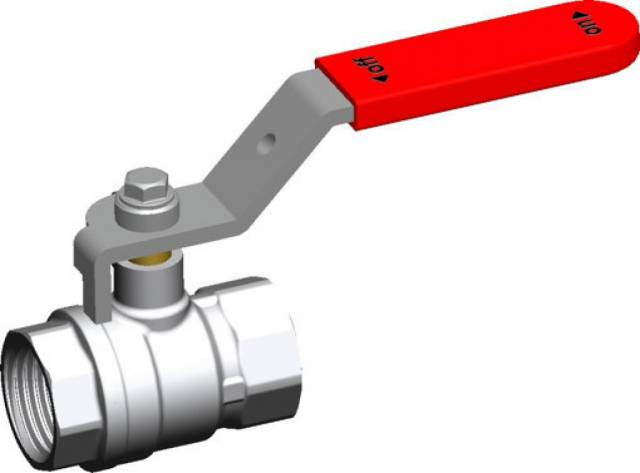

BON-VAL - R.2041

Konstruktions-Merkmale: Standarddurchgang, Gehäuse aus Messing vernickelt, Kugel aus Messing hartverchromt, ausblassichere Schaltwelle, Gewinde nach DIN ISO 228/1
Materialangaben: Gehäuse Pressmessing, Kugeldichtungen PTFE, O-Ringe EPDM Shore 70, Hebelgriff Stahl verzinkt/verchromt, Griffschraube Stahl verzinkt
Anwendungen: kaltes u. warmes Wasser, Druckluft, Öle, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffe allgemein.
Betriebstemperaturen: -20°C bis 150°C (abhängig von Betriebsdruck)

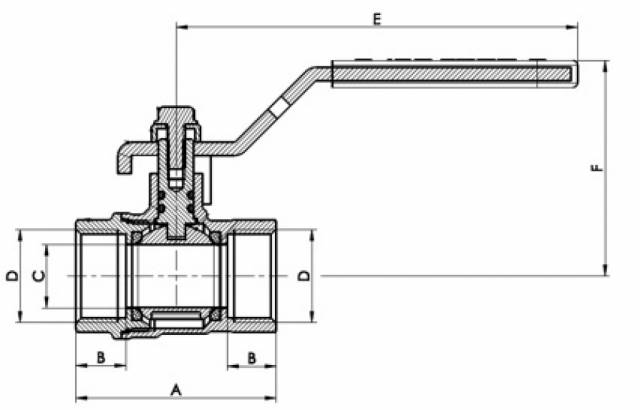

NENNWEITE	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
ARTIKELNUMMER	R2041N04	R2041N05	R2041N06	R2041N07	R2041N08	R2041N09
C mm	14	18	23	28	34	44
A mm	45	51.5	59	70.5	82.5	93.5
B mm	10	12.5	13	15.5	16.5	17
E mm	90	90	105	125	135	160
F mm	47	51	57	68	76.5	91
SW	24	30	37	46	52.5	64.5
PN	25	25	25	25	25	25
Kv m³/h	14	31	53	90	140	220
