SYSTEM- UND OEM-LÖSUNGENBASIC HT - S.1301

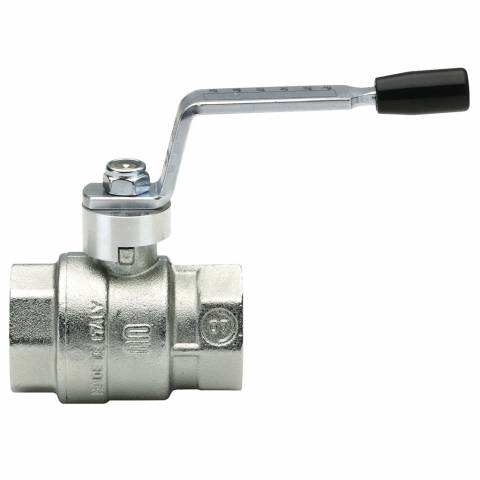

Hochtemperatur-Kugelhahn, voller Durchgang, IG/IG, Stahl-Hebelgriff mit Temperaturanzeige, MS-vernickelt.

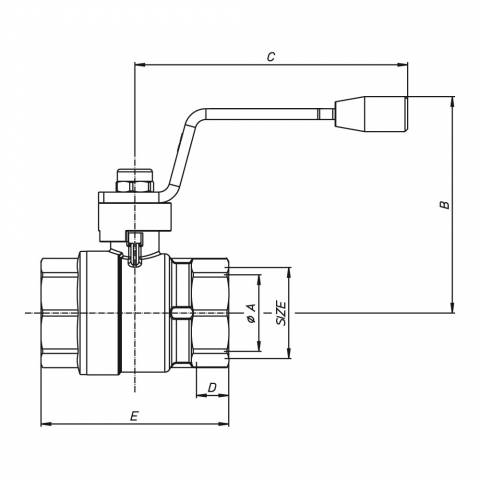

| NENNWEITE | 3/4" | 1" |
| ARTIKELNUMMER | S1301N05 | S1301N06 |
| øA Bohrung mm | 20 | 25 |
| B mm | 74 | 81 |
| C mm | 102 | 102 |
| D mm | 12,5 | 13,5 |
| E mm | 70 | 81 |
| SW mm | 31 | 38 |
| GEWICHT gr. | 437 | 502 |
| Articolo | Specifiche |
|---|---|
| S1301N05 | Hochtemperatur-Kugelhahn, voller Durchgang, IG/IG, Stahl-Hebelgriff mit Temperaturanzeige, MS-vernickelt. - 3/4" - ISO |
| S1301N06 | Hochtemperatur-Kugelhahn, voller Durchgang, IG/IG, Stahl-Hebelgriff mit Temperaturanzeige, MS-vernickelt. - 1" - ISO |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- DI LINEA, ALTA TEMPERATURA
- LEVA O FARFALLA
- ALTA TEMPERATURA
Eigenschaften BASIC HT
EIGENSCHAFTEN
Direkte Prozesstemperaturüberwachung ersichtlich auf dem Griff mit Temperaturanzeige. Standardserie, voller Durchgang. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien. Schnelles Öffnen und Schließen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
BASIC•HT Kugelhähne sind besonders geeignet für die Verwendung bei hohen Wassertemperaturen, sowie bei Einsatz mit kaltem Wasser, Druckluft, Ölen und Kohlenwasserstoffen allgemein.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +200°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Direkte Prozesstemperaturüberwachung ersichtlich auf dem Griff mit Temperaturanzeige. Standardserie, voller Durchgang. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien. Schnelles Öffnen und Schließen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
BASIC•HT Kugelhähne sind besonders geeignet für die Verwendung bei hohen Wassertemperaturen, sowie bei Einsatz mit kaltem Wasser, Druckluft, Ölen und Kohlenwasserstoffen allgemein.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +200°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Druck/Temperatur-Diagramm (Prüfung mit Wasser ausgeführt) |
Druckverlust-Diagramm |
 |
|
| Durchfluss=m3/h | |
Materialangaben BASIC HT
