WASSER >> KUGELHÄHNE >> BASIC HT >>

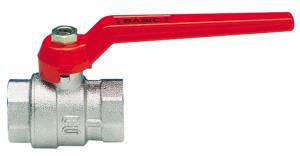

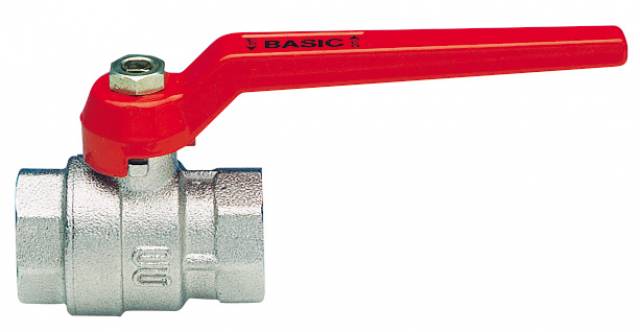

BASIC HT - S.3084

Hochtemperatur-Kugelhahn, voller Durchgang, IG/IG, Alu-Hebelgriff, MS-vernickelt.

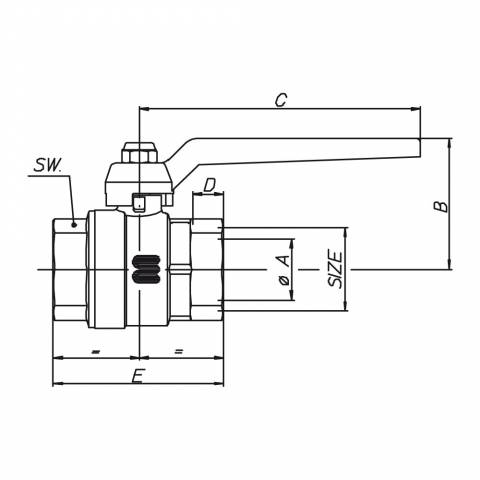

NENNWEITE3/8"1/2"3/4"1"1"1/41"1/22"
ARTIKELNUMMERS3084N03S3084N04S3084N05S3084N06S3084N07S3084N08S3084N09
øA Bohrung mm10152025324050
B mm38,54049,553,56474,590
C mm8080115115130150170
D mm11,49,51112,513,515,517,5
E mm49,54959708194112
SW mm21253138475466
GEWICHT gr.12917030044076510951750
ArticoloSpecifiche
S3084N03Hochtemperatur-Kugelhahn, voller Durchgang, IG/IG, Alu-Hebelgriff, MS-vernickelt. - 3/8" - ISO
S3084N04Hochtemperatur-Kugelhahn, voller Durchgang, IG/IG, Alu-Hebelgriff, MS-vernickelt. - 1/2" - ISO
S3084N05Hochtemperatur-Kugelhahn, voller Durchgang, IG/IG, Alu-Hebelgriff, MS-vernickelt. - 3/4" - ISO
S3084N06Hochtemperatur-Kugelhahn, voller Durchgang, IG/IG, Alu-Hebelgriff, MS-vernickelt. - 1" - ISO
S3084N07Hochtemperatur-Kugelhahn, voller Durchgang, IG/IG, Alu-Hebelgriff, MS-vernickelt. - 1"1/4 - ISO
S3084N08Hochtemperatur-Kugelhahn, voller Durchgang, IG/IG, Alu-Hebelgriff, MS-vernickelt. - 1"1/2 - ISO
S3084N09Hochtemperatur-Kugelhahn, voller Durchgang, IG/IG, Alu-Hebelgriff, MS-vernickelt. - 2" - ISO
STICHWORTE
  • Kugelhähne
  • SFERA - MASCHIO CONICO
  • MANUALI
  • DI LINEA, ALTA TEMPERATURA
  • LEVA O FARFALLA
  • ALTA TEMPERATURA

Eigenschaften BASIC HT

EIGENSCHAFTEN

Direkte Prozesstemperaturüberwachung ersichtlich auf dem Griff mit Temperaturanzeige. Standardserie, voller Durchgang. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien. Schnelles Öffnen und Schließen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.

GEWINDE

ISO 228/1 Standard.

ANWENDUNGEN

BASIC•HT Kugelhähne sind besonders geeignet für die Verwendung bei hohen Wassertemperaturen, sowie bei Einsatz mit kaltem Wasser, Druckluft, Ölen und Kohlenwasserstoffen allgemein.

Für besondere Anwendungen siehe die Beständigkeitstabelle.

BETRIEBSDRUCK

Siehe Druck/Temperatur-Diagramm.

TEMPERATURGRENZWERTE

-20°C +200°C
Siehe Druck/Temperatur-Diagramm

ANMERKUNG

Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..

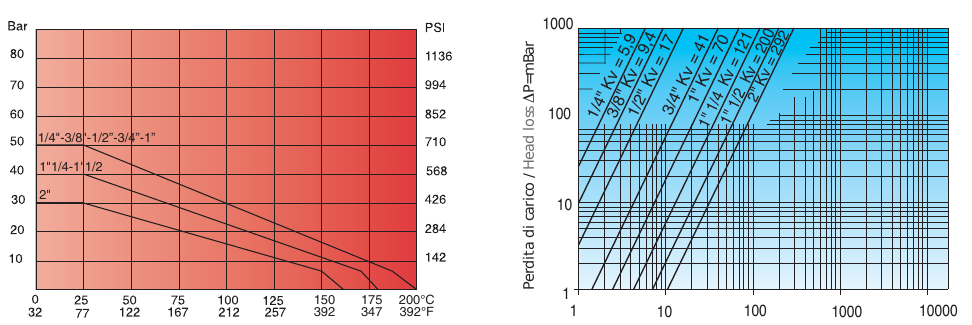

Druck/Temperatur-Diagramm
(Prüfung mit Wasser ausgeführt)
Druckverlust-Diagramm
Durchfluss=m3/h

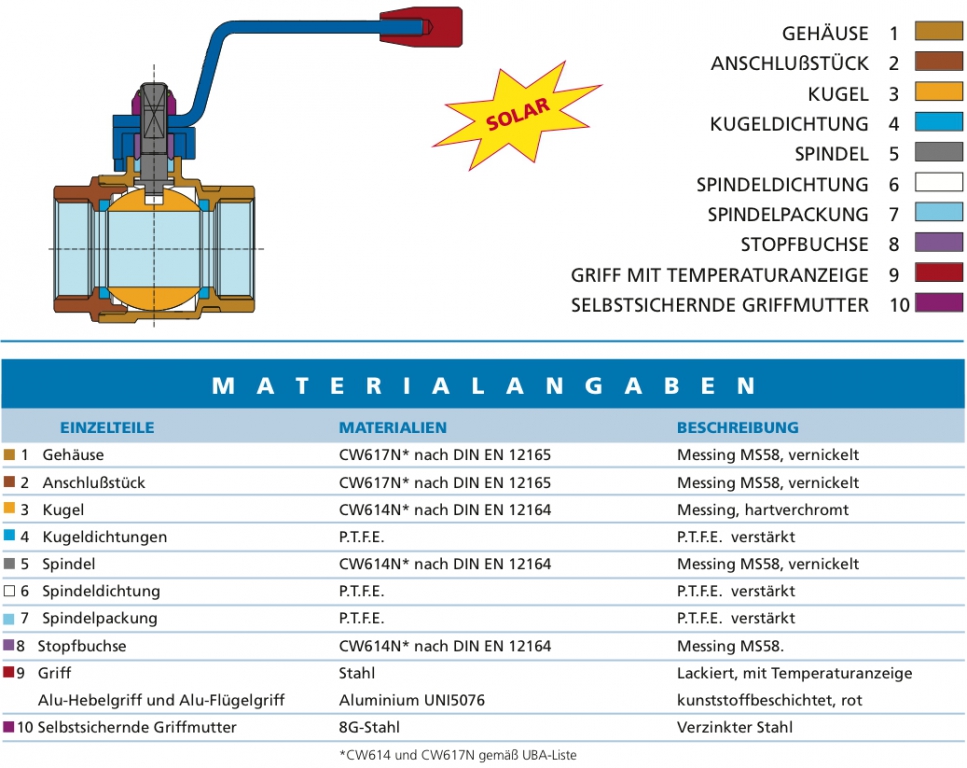

Materialangaben BASIC HT
