WASSER >> KUGELHÄHNE >> BASIC HT >>

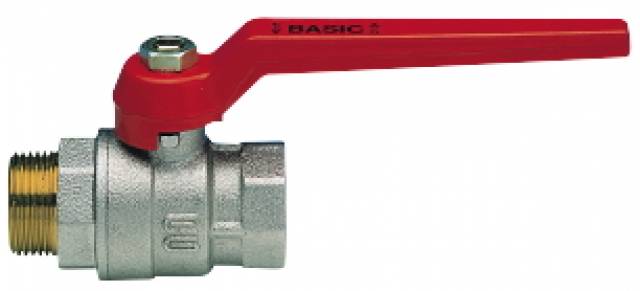

BASIC HT - S.3085

Hochtemperatur-Kugelhahn, voller Durchgang, AG/IG, Alu-Hebelgriff, MS-vernickelt.

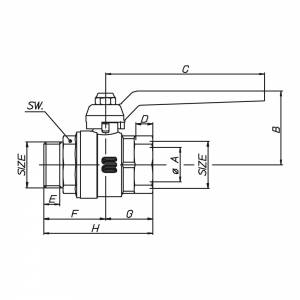

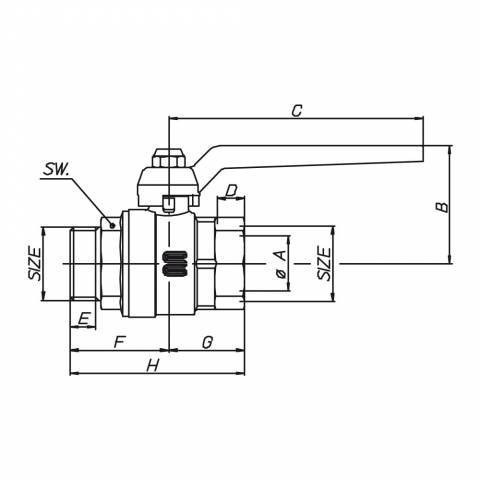

NENNWEITE1/2"3/4"1"1"1/41"1/22"
ARTIKELNUMMERS3085N04S3085N05S3085N06S3085N07S3085N08S3085N09
øA Bohrung mm152025324050
B mm4049,553,56474,590
C mm80115115130150170
D mm9,51112,513,515,517,5
E mm9,710,711,713,214,716,7
F mm3540,544,4515766
G mm24,529,53540,54756
H mm59,57079,591,5104122
SW mm253138475466
GEWICHT gr.18533049080213061827
ArticoloSpecifiche
S3085N04Hochtemperatur-Kugelhahn, voller Durchgang, AG/IG, Alu-Hebelgriff, MS-vernickelt. - 1/2" - ISO
S3085N05Hochtemperatur-Kugelhahn, voller Durchgang, AG/IG, Alu-Hebelgriff, MS-vernickelt. - 3/4" - ISO
S3085N06Hochtemperatur-Kugelhahn, voller Durchgang, AG/IG, Alu-Hebelgriff, MS-vernickelt. - 1" - ISO
S3085N07Hochtemperatur-Kugelhahn, voller Durchgang, AG/IG, Alu-Hebelgriff, MS-vernickelt. - 1"1/4 - ISO
S3085N08Hochtemperatur-Kugelhahn, voller Durchgang, AG/IG, Alu-Hebelgriff, MS-vernickelt. - 1"1/2 - ISO
S3085N09Hochtemperatur-Kugelhahn, voller Durchgang, AG/IG, Alu-Hebelgriff, MS-vernickelt. - 2" - ISO
STICHWORTE
  • Kugelhähne
  • SFERA - MASCHIO CONICO
  • MANUALI
  • DI LINEA, ALTA TEMPERATURA
  • LEVA O FARFALLA
  • ALTA TEMPERATURA

Eigenschaften BASIC HT

EIGENSCHAFTEN

Direkte Prozesstemperaturüberwachung ersichtlich auf dem Griff mit Temperaturanzeige. Standardserie, voller Durchgang. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien. Schnelles Öffnen und Schließen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.

GEWINDE

ISO 228/1 Standard.

ANWENDUNGEN

BASIC•HT Kugelhähne sind besonders geeignet für die Verwendung bei hohen Wassertemperaturen, sowie bei Einsatz mit kaltem Wasser, Druckluft, Ölen und Kohlenwasserstoffen allgemein.

Für besondere Anwendungen siehe die Beständigkeitstabelle.

BETRIEBSDRUCK

Siehe Druck/Temperatur-Diagramm.

TEMPERATURGRENZWERTE

-20°C +200°C
Siehe Druck/Temperatur-Diagramm

ANMERKUNG

Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..



Druck/Temperatur-Diagramm
(Prüfung mit Wasser ausgeführt)
Druckverlust-Diagramm
Durchfluss=m3/h

Materialangaben BASIC HT
