WASSER >> KUGELHÄHNE >> BASIC >>

BASIC - S.0211

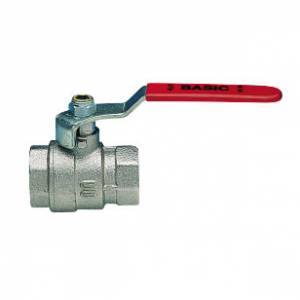

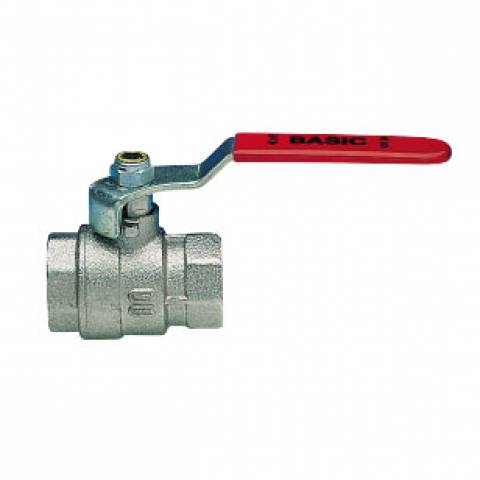

Kugelhahn, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt.

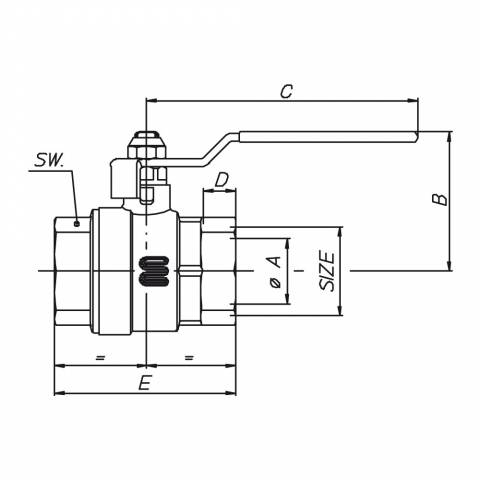

NENNWEITE	1/4"	3/8"	1/2"	3/4"	1"	1"1/4	1"1/2	2"	2" 1/2	3"	4"
ARTIKELNUMMER	S0211N02	S0211N03	S0211N04	S0211N05	S0211N06	S0211N07	S0211N08	S0211N09	S0211N10	S0211N11	S0211N12
øA Durchgang	10	10	15	20	25	32	40	50	65	80	100
B mm	38	38	39,5	47,5	51,5	62	71	85,5	98,5	112,5	135
C mm	90	90	90	105	105	120	140	170	170	250	250
D mm	11	11,4	9,5	11	12,5	13,5	15,5	17,5	19,5	21	24,3
E mm	47,5	49,5	49	59	70	81	94	112	134	156	189
SW mm	17	21	25	31	38	47	54	66	83	97	124
Gewicht gr.	132	143	188	300	428	699	1125	1715	3090	5325	8980

Articolo	Specifiche
S0211N02	Kugelhahn, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 1/4" - ISO
S0211N03	Kugelhahn, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 3/8" - ISO
S0211N04	Kugelhahn, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 1/2" - ISO
S0211N05	Kugelhahn, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 3/4" - ISO
S0211N06	Kugelhahn, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 1" - ISO
S0211N07	Kugelhahn, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 1"1/4 - ISO
S0211N08	Kugelhahn, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 1"1/2 - ISO
S0211N09	Kugelhahn, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 2" - ISO
S0211N10	Kugelhahn, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 2"1/2 - ISO
S0211N11	Kugelhahn, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 3" - ISO
S0211N12	Kugelhahn, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 4" - ISO

STICHWORTE

Kugelhähne
SFERA - MASCHIO CONICO
MANUALI
DI LINEA
LEVA O FARFALLA
PASSAGGIO PIENO PROFESSIONALE

Eigenschaften BASIC

EIGENSCHAFTEN

Standardserie, voller Durchgang. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien. Schnelles Öffnen und Schließen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.

GEWINDE

ISO 228/1 Standard.

ANWENDUNGEN

BASIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.

Für besondere Anwendungen siehe die Beständigkeitstabelle.

BETRIEBSDRUCK

Von PN 80 (1/4") bis PN 16 (4"). Siehe Druck/Temperatur-Diagramm.

TEMPERATURGRENZWERTE

-20°C +140°C
Siehe Druck/Temperatur-Diagramm

ANMERKUNG

Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..

Druck/Temperatur-Diagramm	Druckverlust-Diagramm

Durchfluss=m3/h
