WASSER >> KUGELHÄHNE >> BASIC >>

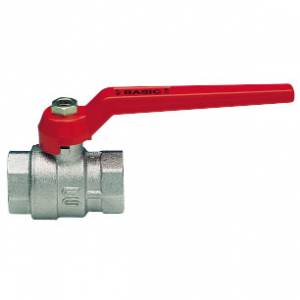

BASIC - S.0214

Kugelhahn, voller Durchgang, IG/IG, Alu-Hebelgriff, Messing vernickelt.

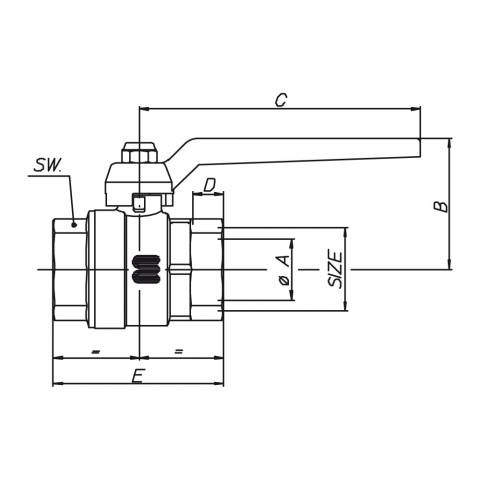

NENNWEITE1/4"3/8"1/2"3/4"1"1"1/41"1/22"2" 1/23"4"
ARTIKELNUMMERS0214N02S0214N03S0214N04S0214N05S0214N06S0214N07S0214N08S0214N09S0214N10S0214N11S0214N12
øA Durchgang10101520253240506580100
B mm38,538,54049,553,56474,590105,5119,5142
C mm808080115115130150170170235235
D mm1111,49,51112,513,515,517,519,52124
E mm47,549,54959708194112134156189
SW mm17212531384754668397124
Gewicht gr.11612516227840867910951730314653908288
ArticoloSpecifiche
S0214N02Kugelhahn, voller Durchgang, IG/IG, Alu-Hebelgriff, Messing vernickelt. - 1/4" - ISO
S0214N03Kugelhahn, voller Durchgang, IG/IG, Alu-Hebelgriff, Messing vernickelt. - 3/8" - ISO
S0214N04Kugelhahn, voller Durchgang, IG/IG, Alu-Hebelgriff, Messing vernickelt. - 1/2" - ISO
S0214N05Kugelhahn, voller Durchgang, IG/IG, Alu-Hebelgriff, Messing vernickelt. - 3/4" - ISO
S0214N06Kugelhahn, voller Durchgang, IG/IG, Alu-Hebelgriff, Messing vernickelt. - 1" - ISO
S0214N07Kugelhahn, voller Durchgang, IG/IG, Alu-Hebelgriff, Messing vernickelt. - 1"1/4 - ISO
S0214N08Kugelhahn, voller Durchgang, IG/IG, Alu-Hebelgriff, Messing vernickelt. - 1"1/2 - ISO
S0214N09Kugelhahn, voller Durchgang, IG/IG, Alu-Hebelgriff, Messing vernickelt. - 2" - ISO
S0214N10Kugelhahn, voller Durchgang, IG/IG, Alu-Hebelgriff, Messing vernickelt. - 2"1/2 - ISO
S0214N11Kugelhahn, voller Durchgang, IG/IG, Alu-Hebelgriff, Messing vernickelt. - 3" - ISO
S0214N12Kugelhahn, voller Durchgang, IG/IG, Alu-Hebelgriff, Messing vernickelt. - 4" - ISO
STICHWORTE
  • Kugelhähne
  • SFERA - MASCHIO CONICO
  • MANUALI
  • DI LINEA
  • LEVA O FARFALLA
  • PASSAGGIO PIENO PROFESSIONALE

Eigenschaften BASIC

EIGENSCHAFTEN

Standardserie, voller Durchgang. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien. Schnelles Öffnen und Schließen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.

GEWINDE

ISO 228/1 Standard.

ANWENDUNGEN

BASIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.

Für besondere Anwendungen siehe die Beständigkeitstabelle.

BETRIEBSDRUCK

Von PN 80 (1/4") bis PN 16 (4"). Siehe Druck/Temperatur-Diagramm.

TEMPERATURGRENZWERTE

-20°C +140°C
Siehe Druck/Temperatur-Diagramm

ANMERKUNG

Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..



Druck/Temperatur-Diagramm
Druckverlust-Diagramm
Durchfluss=m3/h
