SYSTEM- UND OEM-LÖSUNGENBASIC - S.0218

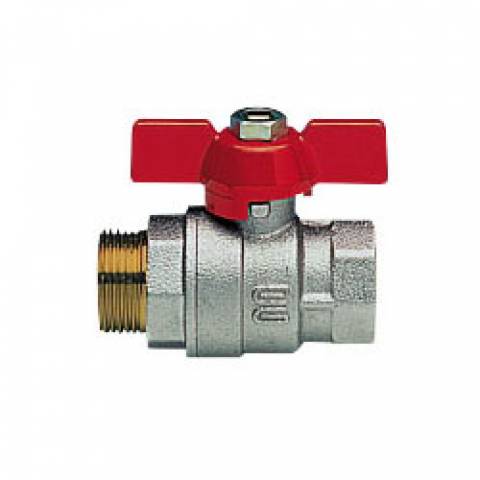

Kugelhahn, voller Durchgang, AG/IG, Alu-Flügelgriff, Messing vernickelt.

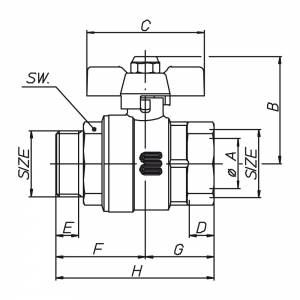

| NENNWEITE | 1/2" | 3/4" | 1" |
| ARTIKELNUMMER | S0218N04 | S0218N05 | S0218N06 |
| øA Durchgang | 15 | 20 | 25 |
| B mm | 38 | 47 | 51 |
| C mm | 52 | 65 | 65 |
| D mm | 9,5 | 11 | 12,5 |
| E mm | 9,7 | 10,7 | 11,7 |
| F mm | 35 | 40,5 | 44,4 |
| G mm | 24,5 | 29,5 | 35 |
| H mm | 59,5 | 70 | 79,5 |
| SW mm | 25 | 31 | 38 |
| Gewicht gr. | 186 | 315 | 435 |
| Articolo | Specifiche |
|---|---|
| S0218N04 | Kugelhahn, voller Durchgang, AG/IG, Alu-Flügelgriff, Messing vernickelt. - 1/2" - ISO |
| S0218N05 | Kugelhahn, voller Durchgang, AG/IG, Alu-Flügelgriff, Messing vernickelt. - 3/4" - ISO |
| S0218N06 | Kugelhahn, voller Durchgang, AG/IG, Alu-Flügelgriff, Messing vernickelt. - 1" - ISO |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- DI LINEA
- LEVA O FARFALLA
- PASSAGGIO PIENO PROFESSIONALE
Eigenschaften BASIC
EIGENSCHAFTEN
Standardserie, voller Durchgang. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien. Schnelles Öffnen und Schließen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
BASIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
Von PN 80 (1/4") bis PN 16 (4"). Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +140°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Standardserie, voller Durchgang. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien. Schnelles Öffnen und Schließen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
BASIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
Von PN 80 (1/4") bis PN 16 (4"). Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +140°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Druck/Temperatur-Diagramm |
Druckverlust-Diagramm |
 |
|
| Durchfluss=m3/h | |
Materialangaben BASIC
