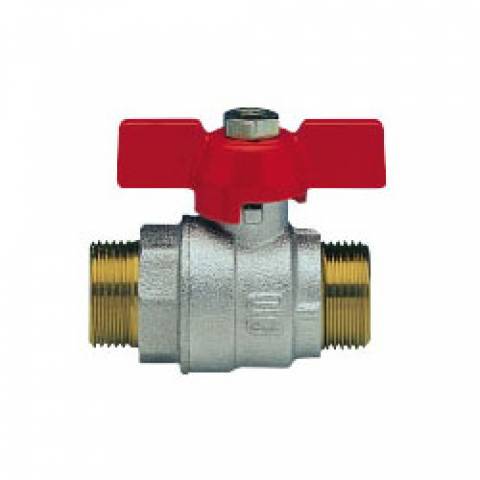

BASIC - S.0219

Kugelhahn, voller Durchgang, AG/AG, Alu-Flügelgriff, Messing vernickelt.




Kugelhahn AG/AG, mittelschwere Ausführung, voller Durchgang, Gewinde nach ISO 228/1 Standard Werkstoff Gehäuse, Kugel, Schaltwelle CW 617 N UNI EN 12165 vernickelt bzw. vercromt Betriebsdruck PN45 = 1/2“ bis PN35 = 1“, Temperatur –20°C bis +150°C, Alu-Flügelgriff rot, befestigt mit selbst sichernder Alu-Mutter.
NENNWEITE 1/2"3/4"1"
ARTIKELNUMMERS0219N04S0219N05S0219N06
øA Durchgang152025
B mm384751
C mm526565
D mm9,710,711,7
E mm3540,544,5
F mm24,529,535
G mm59,57079,5
SW mm253138
Gewicht gr.178298427
ArticoloSpecifiche
S0219N04Kugelhahn, voller Durchgang, AG/AG, Alu-Flügelgriff, Messing vernickelt. - 1/2" - ISO
S0219N05Kugelhahn, voller Durchgang, AG/AG, Alu-Flügelgriff, Messing vernickelt. - 3/4" - ISO
S0219N06Kugelhahn, voller Durchgang, AG/AG, Alu-Flügelgriff, Messing vernickelt. - 1" - ISO
STICHWORTE
  • Kugelhähne
  • SFERA - MASCHIO CONICO
  • MANUALI
  • DI LINEA
  • LEVA O FARFALLA
  • PASSAGGIO PIENO PROFESSIONALE

Eigenschaften BASIC

EIGENSCHAFTEN

Standardserie, voller Durchgang. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien. Schnelles Öffnen und Schließen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.

GEWINDE

ISO 228/1 Standard.

ANWENDUNGEN

BASIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.

Für besondere Anwendungen siehe die Beständigkeitstabelle.

BETRIEBSDRUCK

Von PN 80 (1/4") bis PN 16 (4"). Siehe Druck/Temperatur-Diagramm.

TEMPERATURGRENZWERTE

-20°C +140°C
Siehe Druck/Temperatur-Diagramm

ANMERKUNG

Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..



Druck/Temperatur-Diagramm
Druckverlust-Diagramm
Durchfluss=m3/h

Materialangaben BASIC
