SYSTEM- UND OEM-LÖSUNGENBASIC - S.0228

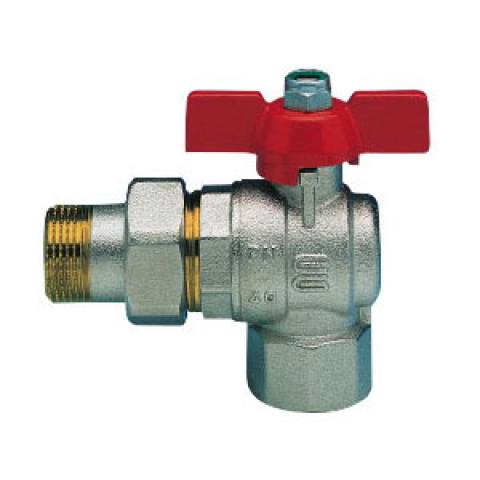

Kugelhahn in Eckausführung, voller Durchgang, AG / Übw-Mutter / IG, Alu- Flügelgriff, Messing vernickelt.

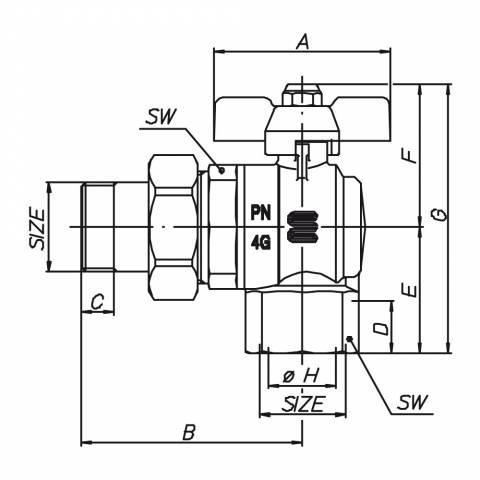

| NENNWEITE | 1/2" | 3/4" | 1" |
| ARTIKELNUMMER | S0228N04 | S0228N05 | S0228N06 |
| A mm | 52 | 65 | 65 |
| B mm | 60,5 | 70 | 81,5 |
| C mm | 10 | 12 | 12 |
| D mm | 15 | 16,3 | 19,1 |
| E mm | 33 | 39 | 46,5 |
| F mm | 40 | 49 | 53 |
| G mm | 73 | 88 | 99,5 |
| øH Durchgang | 15 | 20 | 25 |
| SW mm | 26 | 32 | 39 |
| Gewicht gr. | 292 | 493 | 772 |
| Articolo | Specifiche |
|---|---|
| S0228N04 | Kugelhahn in Eckausführung, voller Durchgang, AG / Übw-Mutter / IG, Alu- Flügelgriff, Messing vernickelt. - 1/2" - ISO |
| S0228N05 | Kugelhahn in Eckausführung, voller Durchgang, AG / Übw-Mutter / IG, Alu- Flügelgriff, Messing vernickelt. - 3/4" - ISO |
| S0228N06 | Kugelhahn in Eckausführung, voller Durchgang, AG / Übw-Mutter / IG, Alu- Flügelgriff, Messing vernickelt. - 1" - ISO |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- DI LINEA
- LEVA O FARFALLA
- PASSAGGIO PIENO PROFESSIONALE
Eigenschaften BASIC
EIGENSCHAFTEN
Standardserie, voller Durchgang. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien. Schnelles Öffnen und Schließen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
BASIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
Von PN 80 (1/4") bis PN 16 (4"). Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +140°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Standardserie, voller Durchgang. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien. Schnelles Öffnen und Schließen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
BASIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
Von PN 80 (1/4") bis PN 16 (4"). Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +140°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Druck/Temperatur-Diagramm |
Druckverlust-Diagramm |
 |
|
| Durchfluss=m3/h | |
