SYSTEM- UND OEM-LÖSUNGENBASIC - S.0242

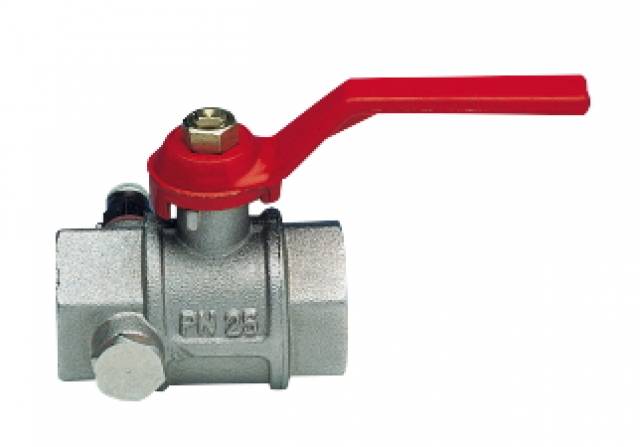

Kugelhahn, voller Durchgang
Art. S0245 Entleerungshahn.
Art. S0242 Stutzenanschluß.

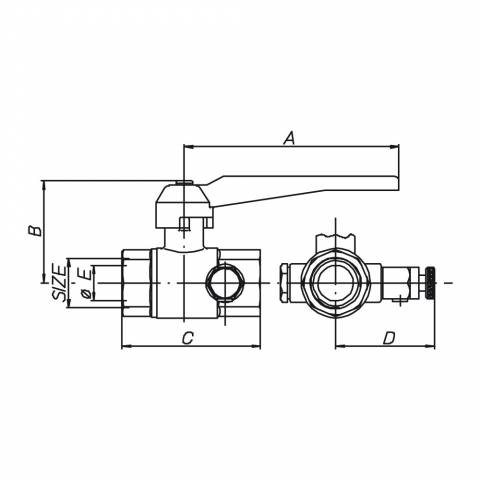

| NENNWEITE | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" |
| ARTIKELNUMMER | S0242(5)N04 | S0242(5)N05 | S0242(5)N06 | S0242(5)N07 | S0242(5)N08 | S0242(5)N09 |
| A mm | 75 | 95 | 95 | 115 | 150 | 150 |
| B mm | 43 | 52 | 56 | 71 | 81 | 89 |
| C mm | 54 | 60,5 | 74 | 84 | 96 | 110 |
| D mm | 55 | 58 | 62 | 66 | 71 | 78 |
| ø E Durchgang | 15 | 20 | 25 | 32 | 40 | 50 |
| Gewicht gr. | 235 | 345 | 535 | 890 | 1250 | 1720 |
| Articolo | Specifiche |
|---|---|
| S0242N04 | Kugelhahn, voller Durchgang Art. S0245 Entleerungshahn. Art. S0242 Stutzenanschluß. - 1/2" - ISO |
| S0242N05 | Kugelhahn, voller Durchgang Art. S0245 Entleerungshahn. Art. S0242 Stutzenanschluß. - 3/4" - ISO |
| S0242N06 | Kugelhahn, voller Durchgang Art. S0245 Entleerungshahn. Art. S0242 Stutzenanschluß. - 1" - ISO |
| S0242N07 | Kugelhahn, voller Durchgang Art. S0245 Entleerungshahn. Art. S0242 Stutzenanschluß. - 1"1/4 - ISO |
| S0242N08 | Kugelhahn, voller Durchgang Art. S0245 Entleerungshahn. Art. S0242 Stutzenanschluß. - 1"1/2 - ISO |
| S0242N09 | Kugelhahn, voller Durchgang Art. S0245 Entleerungshahn. Art. S0242 Stutzenanschluß. - 2" - ISO |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- DI LINEA
- LEVA O FARFALLA
- PASSAGGIO PIENO PROFESSIONALE
Eigenschaften BASIC
EIGENSCHAFTEN
Standardserie, voller Durchgang. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien. Schnelles Öffnen und Schließen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
BASIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
Von PN 80 (1/4") bis PN 16 (4"). Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +140°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Standardserie, voller Durchgang. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien. Schnelles Öffnen und Schließen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
BASIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
Von PN 80 (1/4") bis PN 16 (4"). Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +140°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Druck/Temperatur-Diagramm |
Druckverlust-Diagramm |
 |
|
| Durchfluss=m3/h | |
Materialangaben BASIC
