SYSTEM- UND OEM-LÖSUNGENBASIC - S.0460

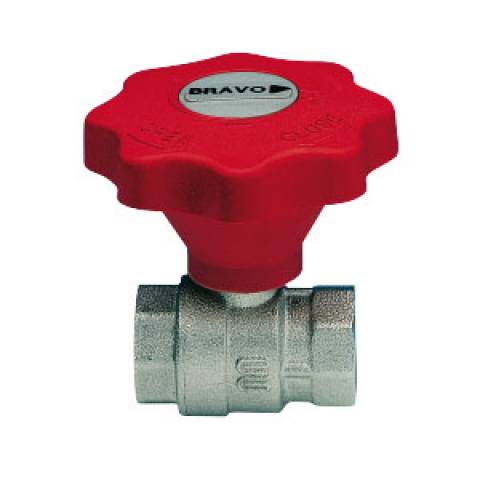

Kugelhahn, voller Durchgang, IG/IG, PLANET-Drehgriff, Messing vernickelt.

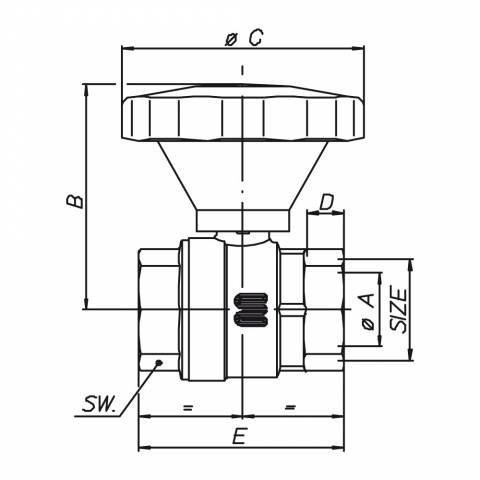

| NENNWEITE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1" 4" | 1"1/2 | 2" |
| ARTIKELNUMMER | S0460N02 | S0460N03 | S0460N04 | S0460N05 | S0460N06 | S0460N07 | S0460N08 | S0460N09 |
| øA Durchgang | 10 | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| B mm | 67 | 67 | 68 | 74 | 78 | 114,5 | 121 | 130 |
| øC mm | 82 | 82 | 82 | 82 | 82 | 128 | 128 | 128 |
| D mm | 7 | 8,5 | 9,5 | 11 | 12,5 | 13,5 | 15,5 | 17,5 |
| E mm | 38 | 43 | 49 | 59 | 70 | 81 | 94 | 112 |
| SW mm | 17 | 21 | 25 | 31 | 38 | 47 | 54 | 66 |
| Gewicht gr. | 175 | 212 | 250 | 355 | 525 | 969 | 1240 | 1888 |
| Articolo | Specifiche |
|---|---|
| S0460N02 | Kugelhahn, voller Durchgang, IG/IG, PLANET-Drehgriff, Messing vernickelt. - 1/4" - ISO |
| S0460N03 | Kugelhahn, voller Durchgang, IG/IG, PLANET-Drehgriff, Messing vernickelt. - 3/8" - ISO |
| S0460N04 | Kugelhahn, voller Durchgang, IG/IG, PLANET-Drehgriff, Messing vernickelt. - 1/2" - ISO |
| S0460N05 | Kugelhahn, voller Durchgang, IG/IG, PLANET-Drehgriff, Messing vernickelt. - 3/4" - ISO |
| S0460N06 | Kugelhahn, voller Durchgang, IG/IG, PLANET-Drehgriff, Messing vernickelt. - 1" - ISO |
| S0460N07 | Kugelhahn, voller Durchgang, IG/IG, PLANET-Drehgriff, Messing vernickelt. - 1"1/4 - ISO |
| S0460N08 | Kugelhahn, voller Durchgang, IG/IG, PLANET-Drehgriff, Messing vernickelt. - 1"1/2 - ISO |
| S0460N09 | Kugelhahn, voller Durchgang, IG/IG, PLANET-Drehgriff, Messing vernickelt. - 2" - ISO |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- DI LINEA
- MANIGLIE SPECIALI - PROLUNGHE
- PASSAGGIO PIENO PROFESSIONALE
Eigenschaften BASIC
EIGENSCHAFTEN
Standardserie, voller Durchgang. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien. Schnelles Öffnen und Schließen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
BASIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
Von PN 80 (1/4") bis PN 16 (4"). Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +140°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Standardserie, voller Durchgang. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien. Schnelles Öffnen und Schließen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
BASIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
Von PN 80 (1/4") bis PN 16 (4"). Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +140°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Druck/Temperatur-Diagramm |
Druckverlust-Diagramm |
 |
|
| Durchfluss=m3/h | |
