WASSER >> KUGELHÄHNE >> BASIC >>

BASIC - S.0464

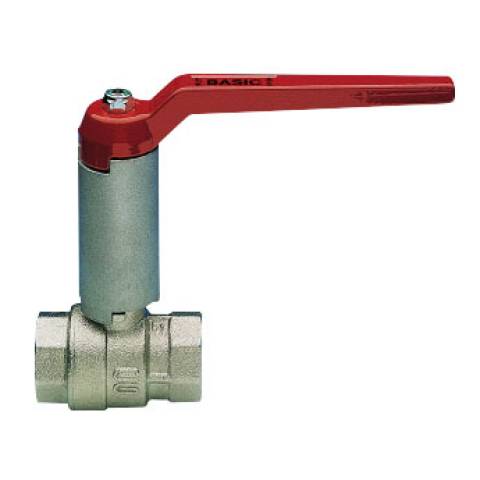

Kugelhahn, voller Durchgang, IG/IG, mit hochgesetztem Alu-Hebelgriff, Messing vernickelt.

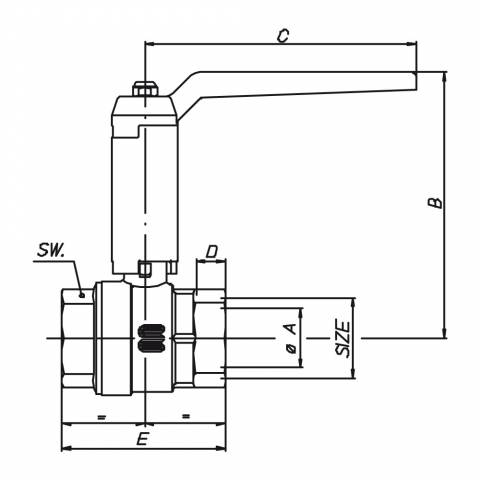

NENNWEITE	1/4"	3/8"	1/2"	3/4"	1"	1"1/4	1"1/2	2"	2" 1/2	3"	4"
ARTIKELNUMMER	S0464N02	S0464N03	S0464N04	S0464N05	S0464N06	S0464N07	S0464N08	S0464N09	S0464N10	S0464N11	S0464N12
øA Durchgang	10	10	15	20	25	32	40	50	65	80	100
B mm	96,5	96,5	97,5	107	111	121,5	131	146,5	161	175	190
C mm	80	80	80	115	115	130	150	170	170	235	235
D mm	7	8,5	9,5	11	12,5	13,5	15,5	17,5	19,5	21	24,3
E mm	38,5	43,5	49	58,5	70	80,5	94	111,5	134	156	189
SW mm	17	21	25	31	38	47	54	66	83	97	124
Gewicht gr.	196	206	245	408	513	922	1239	2000	3399	6120	-

Articolo	Specifiche
S0464N02	Kugelhahn, voller Durchgang, IG/IG, mit hochgesetztem Alu-Hebelgriff, Messing vernickelt. - 1/4" - ISO
S0464N03	Kugelhahn, voller Durchgang, IG/IG, mit hochgesetztem Alu-Hebelgriff, Messing vernickelt. - 3/8" - ISO
S0464N04	Kugelhahn, voller Durchgang, IG/IG, mit hochgesetztem Alu-Hebelgriff, Messing vernickelt. - 1/2" - ISO
S0464N05	Kugelhahn, voller Durchgang, IG/IG, mit hochgesetztem Alu-Hebelgriff, Messing vernickelt. - 3/4" - ISO
S0464N06	Kugelhahn, voller Durchgang, IG/IG, mit hochgesetztem Alu-Hebelgriff, Messing vernickelt. - 1" - ISO
S0464N07	Kugelhahn, voller Durchgang, IG/IG, mit hochgesetztem Alu-Hebelgriff, Messing vernickelt. - 1"1/4 - ISO
S0464N08	Kugelhahn, voller Durchgang, IG/IG, mit hochgesetztem Alu-Hebelgriff, Messing vernickelt. - 1"1/2 - ISO
S0464N09	Kugelhahn, voller Durchgang, IG/IG, mit hochgesetztem Alu-Hebelgriff, Messing vernickelt. - 2" - ISO
S0464N10	Kugelhahn, voller Durchgang, IG/IG, mit hochgesetztem Alu-Hebelgriff, Messing vernickelt. - 2"1/2 - ISO
S0464N11	Kugelhahn, voller Durchgang, IG/IG, mit hochgesetztem Alu-Hebelgriff, Messing vernickelt. - 3" - ISO
S0464N12	Kugelhahn, voller Durchgang, IG/IG, mit hochgesetztem Alu-Hebelgriff, Messing vernickelt. - 4" - ISO

STICHWORTE

Kugelhähne
SFERA - MASCHIO CONICO
MANUALI
DI LINEA
MANIGLIE SPECIALI - PROLUNGHE
PASSAGGIO PIENO PROFESSIONALE

Eigenschaften BASIC

EIGENSCHAFTEN

Standardserie, voller Durchgang. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien. Schnelles Öffnen und Schließen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.

GEWINDE

ISO 228/1 Standard.

ANWENDUNGEN

BASIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.

Für besondere Anwendungen siehe die Beständigkeitstabelle.

BETRIEBSDRUCK

Von PN 80 (1/4") bis PN 16 (4"). Siehe Druck/Temperatur-Diagramm.

TEMPERATURGRENZWERTE

-20°C +140°C
Siehe Druck/Temperatur-Diagramm

ANMERKUNG

Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..

Druck/Temperatur-Diagramm	Druckverlust-Diagramm

Durchfluss=m3/h
