SYSTEM- UND OEM-LÖSUNGENBASIC - S.1361

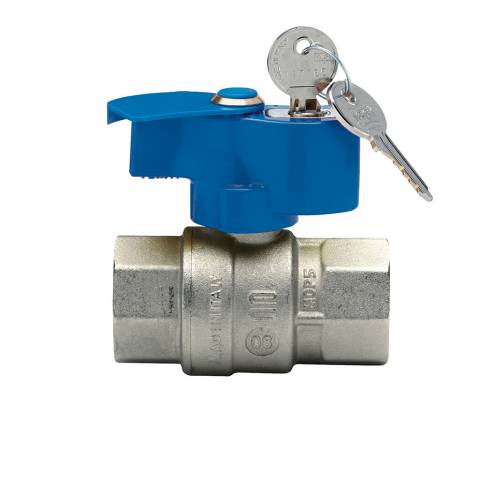

Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG, Messing vernickelt, Flügelgriff blau zweifach absperrbar.
VORTEILE DES ZWEIFACH ABSPERRBAREN FLÜGELGRIFFES
Sichere Absperrungen, die schnell und unkompliziert ohne Befestigung und Plombierung geregelt werden können. Zwei graue gekennzeichnete Schlüssel sind für den Endverbraucher. Ein gelber gekennzeichneter Schlüssel ist als Generalschlüssel (Passepartout) für den Anlageverwalter (z.B. Hausverwalter) vorgesehen und wird auf Anfrage geliefert: mit diesem kann bis maximal 100 Kugelhähne abgesperrt werden.
Sichere Absperrungen, die schnell und unkompliziert ohne Befestigung und Plombierung geregelt werden können. Zwei graue gekennzeichnete Schlüssel sind für den Endverbraucher. Ein gelber gekennzeichneter Schlüssel ist als Generalschlüssel (Passepartout) für den Anlageverwalter (z.B. Hausverwalter) vorgesehen und wird auf Anfrage geliefert: mit diesem kann bis maximal 100 Kugelhähne abgesperrt werden.

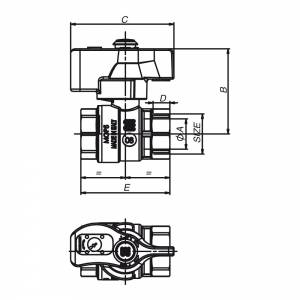

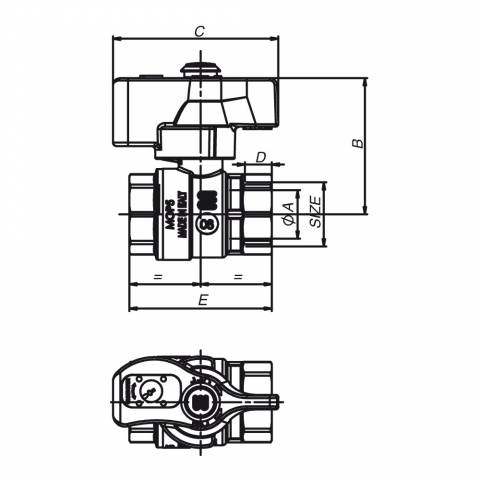

| NENNWEITE | 3/4" | 1" |
| ARTIKELNUMMER | S1361N05 | S1361N06 |
| øA mm | 20 | 25 |
| B mm | 56 | 60 |
| C mm | 66 | 66 |
| D mm | 11 | 12,5 |
| E mm | 58,5 | 70 |
| SW mm | 31 | 38 |
| Gewicht gr. | 425 | 575 |
| Articolo | Specifiche |
|---|---|
| S1361N05 | Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG, Messing vernickelt, Flügelgriff blau zweifach absperrbar. - 3/4" - ISO |
| S1361N06 | Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG, Messing vernickelt, Flügelgriff blau zweifach absperrbar. - 1" - ISO |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- DI LINEA
- LEVA O FARFALLA
- ALLACCIO AL CONTATORE - SERRATURA
Eigenschaften BASIC
EIGENSCHAFTEN
Standardserie, voller Durchgang. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien. Schnelles Öffnen und Schließen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
BASIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
Von PN 80 (1/4") bis PN 16 (4"). Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +140°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Standardserie, voller Durchgang. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien. Schnelles Öffnen und Schließen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
BASIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
Von PN 80 (1/4") bis PN 16 (4"). Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +140°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..

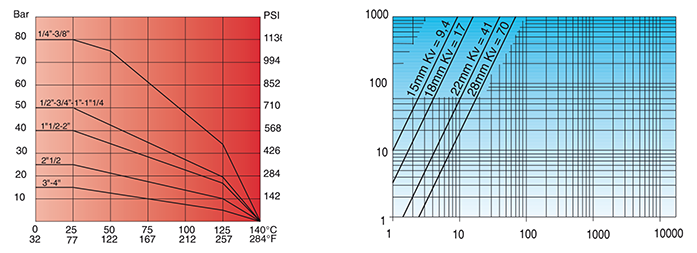

Druck/Temperatur-Diagramm |
Druckverlust-Diagramm |
 |
|
| Durchfluss=m3/h | |

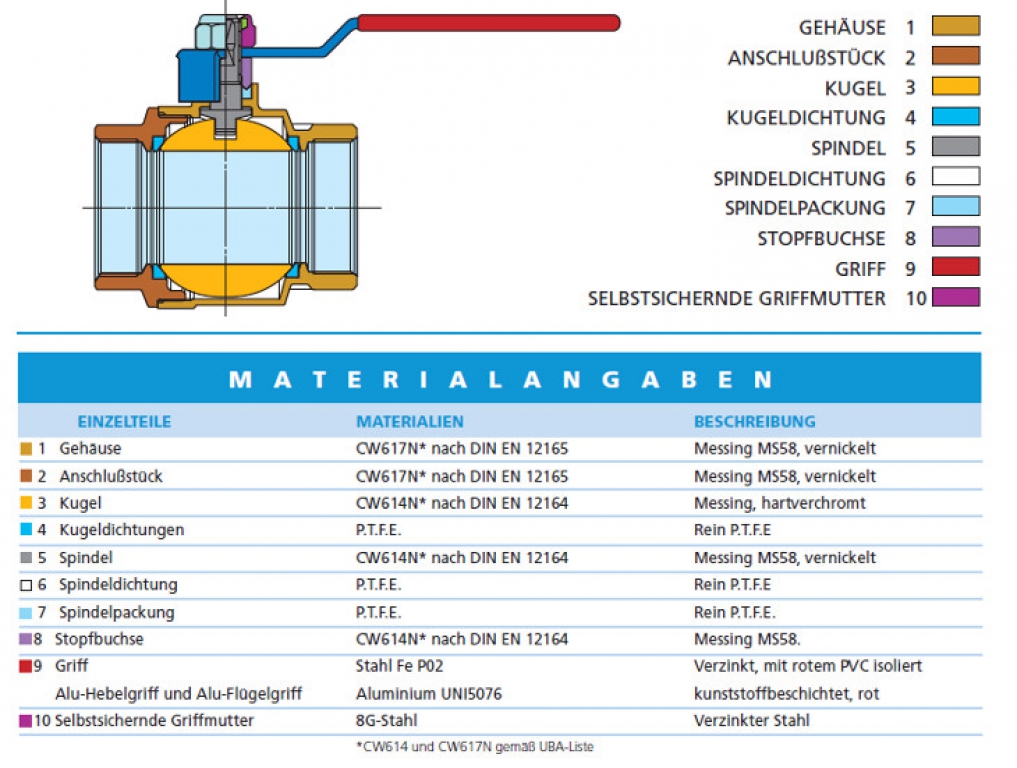

Materialangaben BASIC
