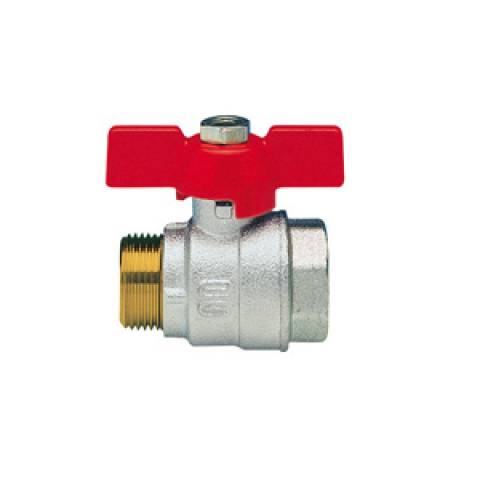

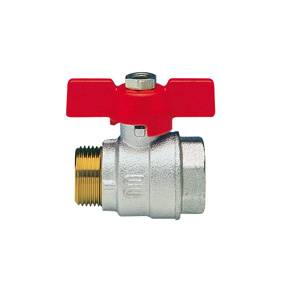

BASIC - S.3218

Kugelhahn, voller Durchgang, AG/IG, Flügelgriff, Messing vernickelt, kompakte Baulänge.

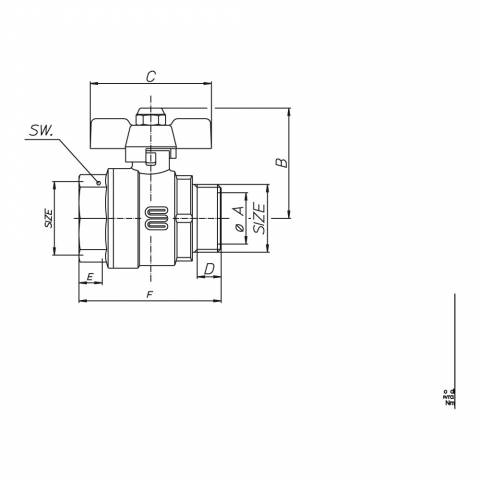

NENNWEITE 1/2"3/4"1"
ARTIKELNUMMERS3218N04S3218N05S3218N06
øA Durchgang152025
B mm4049,553,5
C mm526565
D mm9,710,711,7
E mm9,51112,5
F mm495970
SW mm253138
Gewicht gr.164283438
ArticoloSpecifiche
S3218N04Kugelhahn, voller Durchgang, AG/IG, Flügelgriff, Messing vernickelt, kompakte Baulänge. - 1/2" - ISO
S3218N05Kugelhahn, voller Durchgang, AG/IG, Flügelgriff, Messing vernickelt, kompakte Baulänge. - 3/4" - ISO
S3218N06Kugelhahn, voller Durchgang, AG/IG, Flügelgriff, Messing vernickelt, kompakte Baulänge. - 1" - ISO
STICHWORTE
  • Kugelhähne
  • SFERA - MASCHIO CONICO
  • MANUALI
  • DI LINEA
  • LEVA O FARFALLA
  • PASSAGGIO PIENO PROFESSIONALE

Eigenschaften BASIC

EIGENSCHAFTEN

Standardserie, voller Durchgang. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien. Schnelles Öffnen und Schließen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.

GEWINDE

ISO 228/1 Standard.

ANWENDUNGEN

BASIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.

Für besondere Anwendungen siehe die Beständigkeitstabelle.

BETRIEBSDRUCK

Von PN 80 (1/4") bis PN 16 (4"). Siehe Druck/Temperatur-Diagramm.

TEMPERATURGRENZWERTE

-20°C +140°C
Siehe Druck/Temperatur-Diagramm

ANMERKUNG

Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..



Druck/Temperatur-Diagramm
Druckverlust-Diagramm
Durchfluss=m3/h

Materialangaben BASIC
