SYSTEM- UND OEM-LÖSUNGENBASIC - S.3226

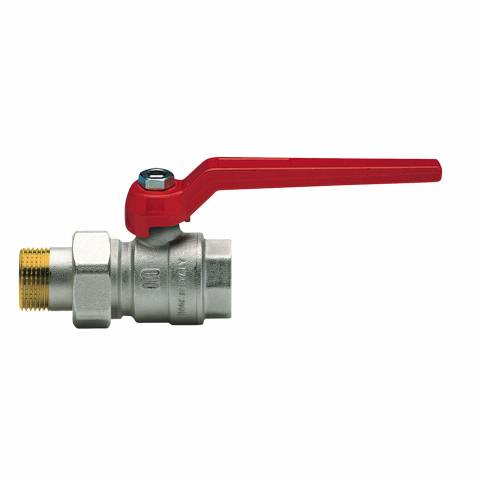

Kugelhahn, voller Durchgang, AG/Übw-Mutter/IG, Alu-Hebelgriff, Messing vernickelt, kompakte Baulänge.

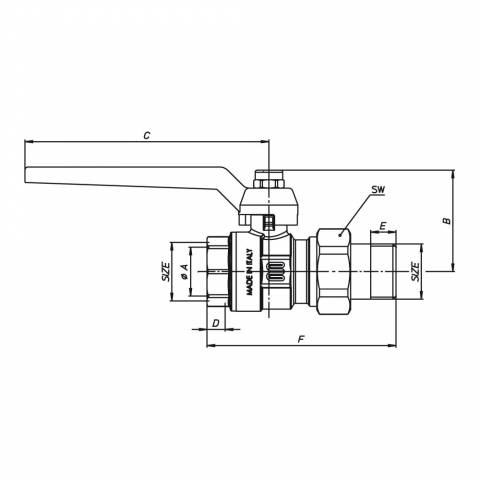

| NENNWEITE | 1/2" | 3/4" | 1" | 1"1/4 |
| ARTIKELNUMMER | S3226N04 | S3226N05 | S3226N06 | S3226N07 |
| A mm | 15 | 20 | 25 | 32 |
| B mm | 39 | 48 | 52 | 59,5 |
| C mm | 80 | 115 | 115 | 130 |
| D mm | 9,5 | 11 | 121,5 | 13,5 |
| E mm | 10 | 12 | 12 | 15 |
| F mm | 73 | 88 | 103 | 122 |
| SW mm | 25 | 31 | 38 | 47 |
| Gewicht gr. | 226 | 413 | 659 | 968 |
| Articolo | Specifiche |
|---|---|
| S3226N04 | Kugelhahn, voller Durchgang, AG/Übw-Mutter/IG, Alu-Hebelgriff, Messing vernickelt, kompakte Baulänge. - 1/2" - ISO |
| S3226N05 | Kugelhahn, voller Durchgang, AG/Übw-Mutter/IG, Alu-Hebelgriff, Messing vernickelt, kompakte Baulänge. - 3/4" - ISO |
| S3226N06 | Kugelhahn, voller Durchgang, AG/Übw-Mutter/IG, Alu-Hebelgriff, Messing vernickelt, kompakte Baulänge. - 1" - ISO |
| S3226N07 | Kugelhahn, voller Durchgang, AG/Übw-Mutter/IG, Alu-Hebelgriff, Messing vernickelt, kompakte Baulänge. - 1"1/4 - ISO |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- DI LINEA
- LEVA O FARFALLA
- PASSAGGIO PIENO PROFESSIONALE
Eigenschaften BASIC
EIGENSCHAFTEN
Standardserie, voller Durchgang. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien. Schnelles Öffnen und Schließen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
BASIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
Von PN 80 (1/4") bis PN 16 (4"). Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +140°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Standardserie, voller Durchgang. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien. Schnelles Öffnen und Schließen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
BASIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
Von PN 80 (1/4") bis PN 16 (4"). Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +140°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Druck/Temperatur-Diagramm |
Druckverlust-Diagramm |
 |
|
| Durchfluss=m3/h | |
Materialangaben BASIC
