SYSTEM- UND OEM-LÖSUNGENEKO BASIC - S.3307

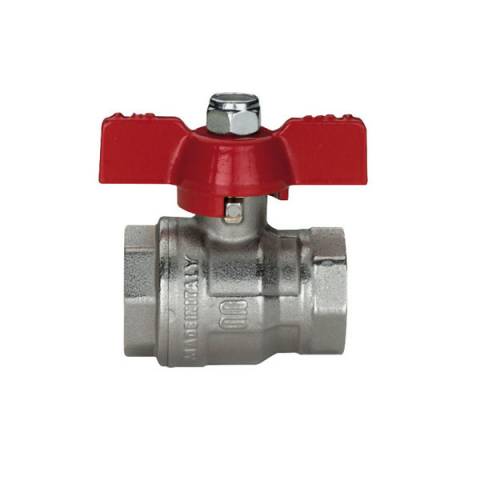

Kugelhahn PN30, voller Durchgang, IG/IG, Alu-Flügelgriff, Messing vernickelt.

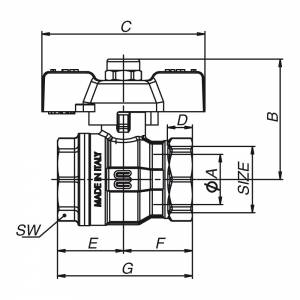

| NENNWEITE | 1/2" | 3/4" | 1" | 1"1/4 |
| ARTIKELNUMMER | S3307N04 | S3307N05 | S3307N06 | S3307N07 |
| øA Durchgang | 15 | 20 | 25 | 32 |
| B mm | 38 | 47 | 51 | 60 |
| C mm | 52 | 65 | 65 | 65 |
| D mm | 9 | 10 | 12 | 13,5 |
| E mm | 25,25 | 26,5 | 33 | 38,5 |
| G mm | 46,5 | 54 | 65 | 76,5 |
| SW mm | 25 | 31 | 38 | 47 |
| Gewicht gr. | 148 | 248 | 390 | 589 |
| Articolo | Specifiche |
|---|---|
| S3307N04 | Kugelhahn PN30, voller Durchgang, IG/IG, Alu-Flügelgriff, Messing vernickelt. - 1/2" - ISO |
| S3307N05 | Kugelhahn PN30, voller Durchgang, IG/IG, Alu-Flügelgriff, Messing vernickelt. - 3/4" - ISO |
| S3307N06 | Kugelhahn PN30, voller Durchgang, IG/IG, Alu-Flügelgriff, Messing vernickelt. - 1" - ISO |
| S3307N07 | Kugelhahn PN30, voller Durchgang, IG/IG, Alu-Flügelgriff, Messing vernickelt. - 1"1/4 - ISO |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- DI LINEA
- LEVA O FARFALLA
- PASSAGGIO PIENO PROFESSIONALE
Eigenschaften EKO BASIC
EIGENSCHAFTEN
Leichte Ausführung, voller Durchgang. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien. Schnelles Öffnen und Schließen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
BASIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein. Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.
BETRIEBSDRUCK
PN 30.
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C + 140°C.
Siehe Druck/Temperatur-Diagramm.
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich.
Leichte Ausführung, voller Durchgang. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien. Schnelles Öffnen und Schließen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
BASIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein. Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.
BETRIEBSDRUCK
PN 30.
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C + 140°C.
Siehe Druck/Temperatur-Diagramm.
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich.
Druck/Temperatur-Diagramm (Prüfung mit Wasser ausgeführt) |
Druckverlust-Diagramm |
 |
|
| Durchfluss=m3/h | |
