WASSER >> KUGELHÄHNE >> LOGIC >>

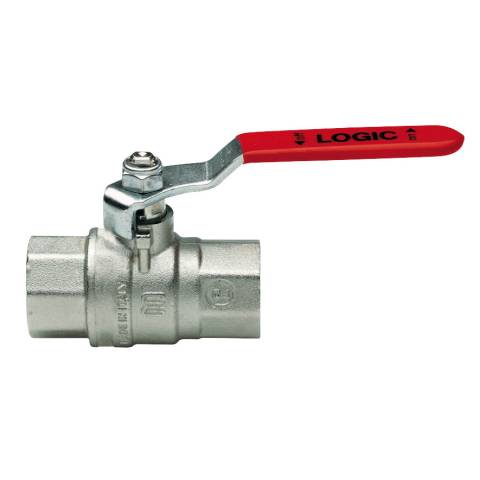

LOGIC - S.0191

Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt.

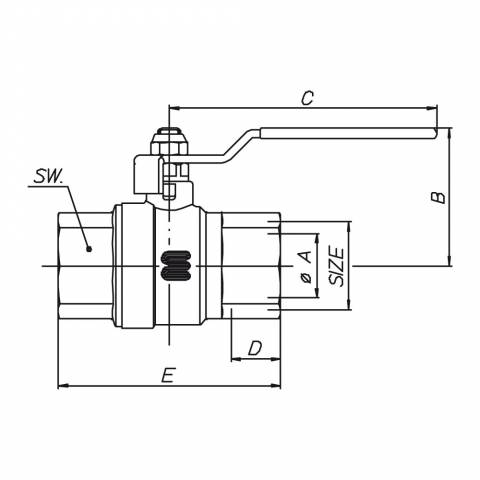

NENNWEITE 1/4"3/8"1/2"3/4"1"1"1/41"1/22"2" 1/23"4"
ARTIKELNUMMERS0191N32S0191N33S0191N34S0191N35S0191N36S0191N37S0191N38S0191N39S0191N40S0191N41S0191N42
øA pass./bore10101520253240506580100
B mm38384249,553,563,572,584102113,5135
C mm909090105105120140170170250250
D mm1111,41516,319,121,421,425,730,233,339,3
E mm47,549,56573,586,5101,5111,5132,5158182,5219
SW mm17212632394855688397124
Gewicht gr.1401532584046331044160827163526565710663
ArticoloSpecifiche
S0191N32Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 1/4" - ISO
S0191N33Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 3/8" - ISO
S0191N34Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 1/2" - ISO
S0191N35Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 3/4" - ISO
S0191N36Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 1" - ISO
S0191N37Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 1"1/4 - ISO
S0191N38Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 1"1/2 - ISO
S0191N39Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 2" - ISO
S0191N40Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 2"1/2 - ISO
S0191N41Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 3" - ISO
S0191N42Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 4" - ISO
STICHWORTE
  • Kugelhähne
  • SFERA - MASCHIO CONICO
  • MANUALI
  • DI LINEA
  • LEVA O FARFALLA
  • PASSAGGIO PIENO PESANTE

Eigenschaften LOGIC

EIGENSCHAFTEN

Schwere Serie, voller Durchgang, Langgewinde. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei hohem und niedrigem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien Schnelles Öffnen und Schliessen durch 90°-Drehung. Direkte Sichtkontrolle der”Auf/Zu”-Position.

GEWINDE

DIN EN 10226 (DIN ISO 7/1).

ANWENDUNGEN

LOGIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.

Für besondere Anwendungen siehe die Beständigkeitstabelle.

BETRIEBSDRUCK

Von PN 80 (1/4") bis PN 16 (4").
Siehe Druck/Temperatur-Diagramm.

TEMPERATURGRENZWERTE

-20°C +150°C
Siehe Druck/Temperatur-Diagramm

ANMERKUNG

Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..



Druck/Temperatur-Diagramm
Druckverlust-Diagramm
