WASSER >> KUGELHÄHNE >> LOGIC >>

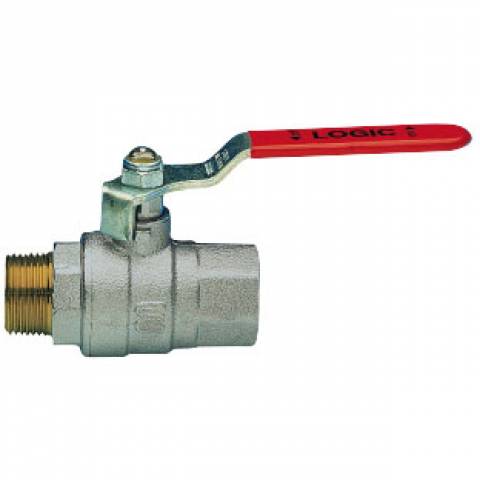

LOGIC - S.0192

Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt.

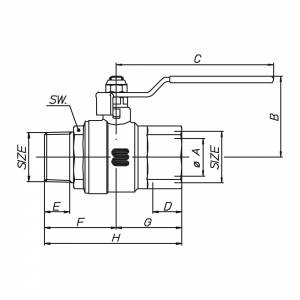

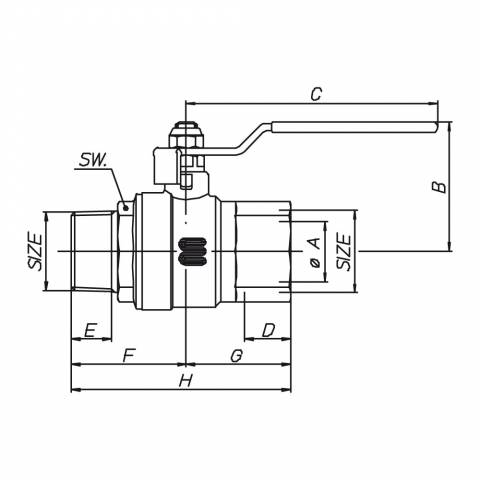

NENNWEITE	1/4"	3/8"	1/2"	3/4"	1"	1"1/4	1"1/2	2"
ARTIKELNUMMER	S0192N32	S0192N33	S0192N34	S0192N35	S0192N36	S0192N37	S0192N38	S0192N39
øA Durchgang	10	10	15	20	25	32	40	50
B mm	38	38	42	49,5	53,5	63,5	72,5	84
C mm	90	90	90	105	105	120	140	170
D mm	11	11,4	15	16,3	19,1	21,4	21,4	25,7
E mm	9,7	10,1	13,2	14,5	16,8	19,1	19,1	23,4
F mm	30,75	31,25	38	42,25	47,75	54,24	60,25	72,75
G mm	23,75	24,75	32,5	36,75	43,25	50,75	55,75	66,25
H mm	54,5	56	70,5	79	91	105	116	139
SW mm	17	21	26	32	39	48	55	68
Gewicht gr.	155	169	262	420	638	1069	1658	2752

Articolo	Specifiche
S0192N32	Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 1/4" - ISO
S0192N33	Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 3/8" - ISO
S0192N34	Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 1/2" - ISO
S0192N35	Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 3/4" - ISO
S0192N36	Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 1" - ISO
S0192N37	Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 1"1/4 - ISO
S0192N38	Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 1"1/2 - ISO
S0192N39	Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 2" - ISO

STICHWORTE

Kugelhähne
SFERA - MASCHIO CONICO
MANUALI
DI LINEA
LEVA O FARFALLA
PASSAGGIO PIENO PESANTE

Eigenschaften LOGIC

EIGENSCHAFTEN

Schwere Serie, voller Durchgang, Langgewinde. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei hohem und niedrigem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien Schnelles Öffnen und Schliessen durch 90°-Drehung. Direkte Sichtkontrolle der”Auf/Zu”-Position.

GEWINDE

DIN EN 10226 (DIN ISO 7/1).

ANWENDUNGEN

LOGIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.

Für besondere Anwendungen siehe die Beständigkeitstabelle.

BETRIEBSDRUCK

Von PN 80 (1/4") bis PN 16 (4").
Siehe Druck/Temperatur-Diagramm.

TEMPERATURGRENZWERTE

-20°C +150°C
Siehe Druck/Temperatur-Diagramm

ANMERKUNG

Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..

Druck/Temperatur-Diagramm	Druckverlust-Diagramm

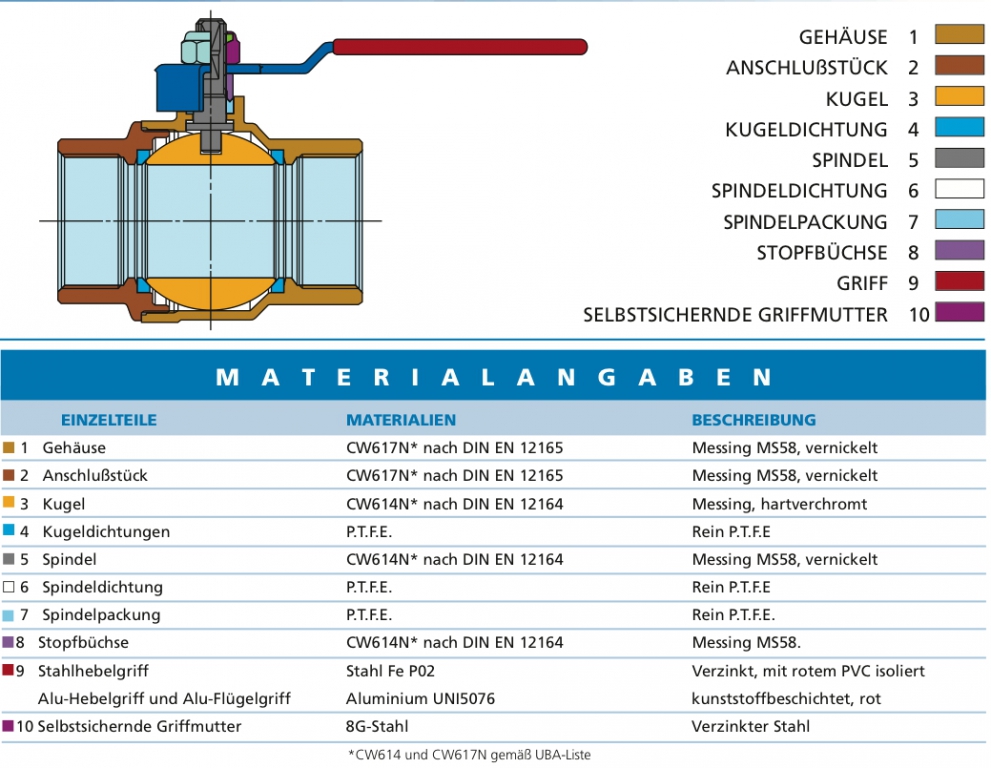

Materialangaben LOGIC
