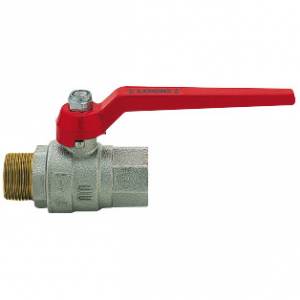

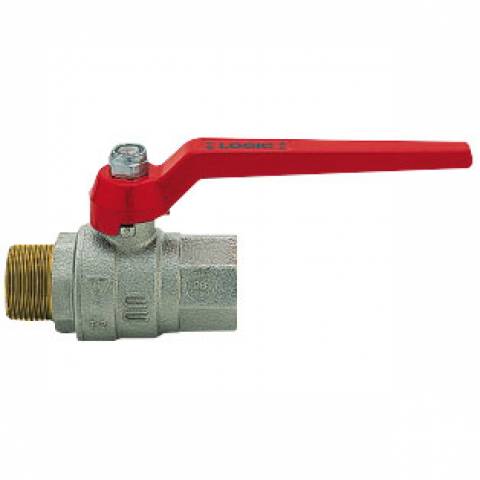

Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Alu-Hebelgriff, Messing vernickelt.

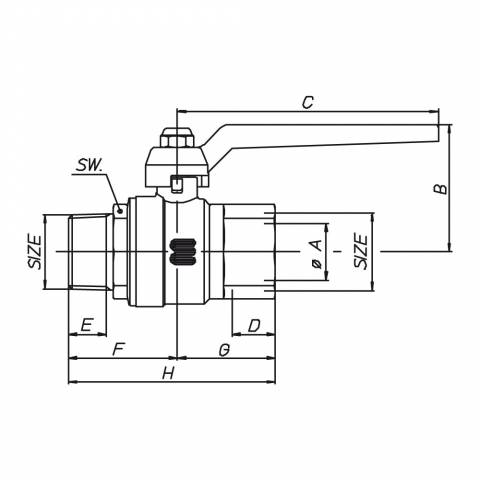

NENNWEITE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" |
ARTIKELNUMMER | S0195N32 | S0195N33 | S0195N34 | S0195N35 | S0195N36 | S0195N37 | S0195N38 | S0195N39 |
øA Durchgang | 10 | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
B mm | 39,5 | 39,5 | 41,5 | 51 | 55 | 64,5 | 75,5 | 87,5 |
C mm | 80 | 80 | 95 | 115 | 115 | 130 | 150 | 170 |
D mm | 11 | 11,4 | 15 | 16,3 | 19,1 | 21,4 | 21,4 | 25,7 |
E mm | 9,7 | 10,1 | 13,2 | 14,5 | 16,8 | 19,1 | 19,1 | 23,4 |
F mm | 30,75 | 31,25 | 38 | 42,25 | 47,75 | 54,25 | 60,25 | 72,75 |
G mm | 23,75 | 24,75 | 32,5 | 36,75 | 43,25 | 50,75 | 55,75 | 66,25 |
H mm | 54,5 | 56 | 70,5 | 79 | 91 | 105 | 116 | 139 |
SW mm | 17 | 21 | 26 | 32 | 39 | 48 | 55 | 68 |
Gewicht gr. | 137 | 151 | 250 | 399 | 617 | 1035 | 1440 | 2714 |
Articolo | Specifiche |
---|---|
S0195N32 | Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Alu-Hebelgriff, Messing vernickelt. - 1/4" - ISO |
S0195N33 | Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Alu-Hebelgriff, Messing vernickelt. - 3/8" - ISO |
S0195N34 | Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Alu-Hebelgriff, Messing vernickelt. - 1/2" - ISO |
S0195N35 | Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Alu-Hebelgriff, Messing vernickelt. - 3/4" - ISO |
S0195N36 | Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Alu-Hebelgriff, Messing vernickelt. - 1" - ISO |
S0195N37 | Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Alu-Hebelgriff, Messing vernickelt. - 1"1/4 - ISO |
S0195N38 | Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Alu-Hebelgriff, Messing vernickelt. - 1"1/2 - ISO |
S0195N39 | Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Alu-Hebelgriff, Messing vernickelt. - 2" - ISO |
Druck/Temperatur-Diagramm |
Druckverlust-Diagramm |
![]() |
