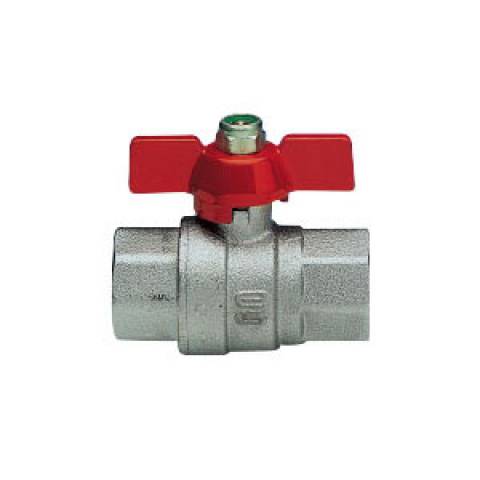

Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, Alu-Flügelgriff, Messing vernickelt.
Kugelhahn IG/IG, schwere Industrie Ausführung, voller Durchgang, Gewinde nach ISO 7/1 Rp. Werkstoff Gehäuse, Kugel, Schaltwelle CW 617 N UNI EN 12165 vernickelt bzw. vercromt Betriebsdruck PN80 = 1/4“ bis PN16 = 4“, Temperaturgrenzwerte –20°C bis +150°C, Alu-Flügelgriff rot mit selbst sichernder Stahl-Mutter befestigt.

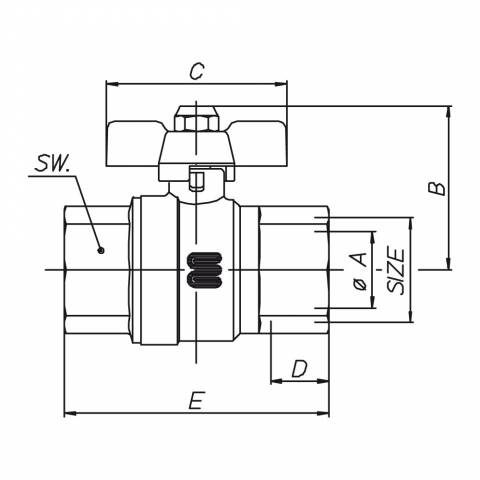

| NENNWEITE | 1/4" | 3/8" | 1/2" | 3/4" | 1" |
| ARTIKELNUMMER | S0197N32 | S0197N33 | S0197N34 | S0197N35 | S0197N36 |
| øA Durchgang | 10 | 10 | 15 | 20 | 25 |
| B mm | 33,75 | 33,75 | 40,5 | 49,2 | 53,2 |
| C mm | 52 | 52 | 52 | 65 | 65 |
| D mm | 11 | 11,4 | 15 | 16,3 | 19,1 |
| E mm | 47,5 | 49,5 | 65 | 73,5 | 86,5 |
| SW mm | 17 | 21 | 26 | 32 | 39 |
| Gewicht gr. | 117 | 130 | 236 | 370 | 599 |
| Articolo | Specifiche |
|---|---|
| S0197N32 | Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, Alu-Flügelgriff, Messing vernickelt. - 1/4" - ISO |
| S0197N33 | Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, Alu-Flügelgriff, Messing vernickelt. - 3/8" - ISO |
| S0197N34 | Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, Alu-Flügelgriff, Messing vernickelt. - 1/2" - ISO |
| S0197N35 | Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, Alu-Flügelgriff, Messing vernickelt. - 3/4" - ISO |
| S0197N36 | Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, Alu-Flügelgriff, Messing vernickelt. - 1" - ISO |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- DI LINEA
- LEVA O FARFALLA
- PASSAGGIO PIENO PESANTE
Eigenschaften LOGIC
EIGENSCHAFTEN
Schwere Serie, voller Durchgang, Langgewinde. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei hohem und niedrigem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien Schnelles Öffnen und Schliessen durch 90°-Drehung. Direkte Sichtkontrolle der”Auf/Zu”-Position.
GEWINDE
DIN EN 10226 (DIN ISO 7/1).
ANWENDUNGEN
LOGIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
Von PN 80 (1/4") bis PN 16 (4").
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +150°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Schwere Serie, voller Durchgang, Langgewinde. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei hohem und niedrigem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien Schnelles Öffnen und Schliessen durch 90°-Drehung. Direkte Sichtkontrolle der”Auf/Zu”-Position.
GEWINDE
DIN EN 10226 (DIN ISO 7/1).
ANWENDUNGEN
LOGIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
Von PN 80 (1/4") bis PN 16 (4").
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +150°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Druck/Temperatur-Diagramm |
Druckverlust-Diagramm |
 |
|
Materialangaben LOGIC
