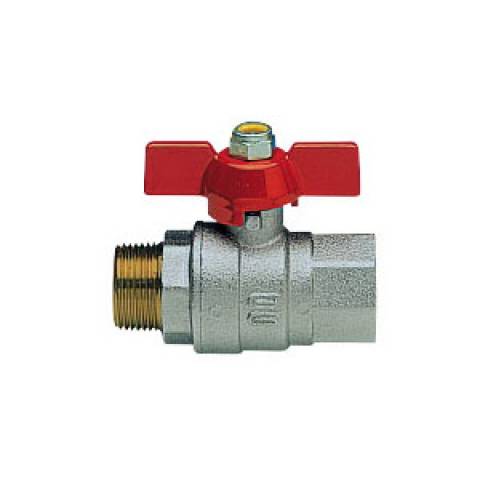

Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Alu-Flügelgriff, Messing vernickelt.

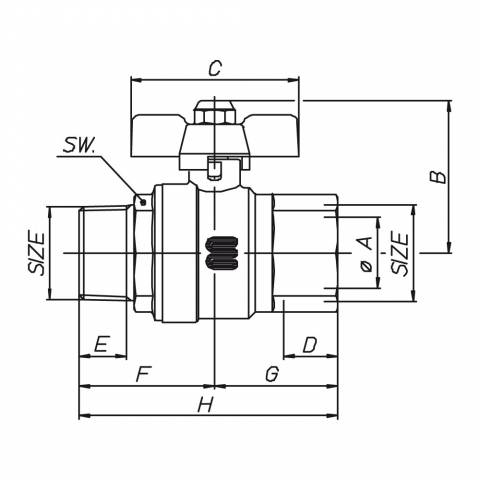

| NENNWEITE | 1/4" | 3/8" | 1/2" | 3/4" | 1" |
| ARTIKELNUMMER | S0198N32 | S0198N33 | S0198N34 | S0198N35 | S0198N36 |
| øA Durchgang | 10 | 10 | 15 | 20 | 25 |
| B mm | 33,75 | 33,75 | 40,5 | 49,2 | 53,2 |
| C mm | 52 | 52 | 52 | 65 | 65 |
| D mm | 11 | 11,4 | 15 | 16,3 | 19,1 |
| E mm | 9,7 | 10,1 | 13,2 | 14,5 | 16,8 |
| F mm | 30,75 | 31,25 | 38 | 42,25 | 47,75 |
| G mm | 23,75 | 24,75 | 32,5 | 36,75 | 43,25 |
| H mm | 54,5 | 56 | 70,5 | 79 | 91 |
| SW mm | 17 | 21 | 26 | 32 | 39 |
| Gewicht gr. | 132 | 146 | 240 | 386 | 604 |
| Articolo | Specifiche |
|---|---|
| S0198N32 | Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Alu-Flügelgriff, Messing vernickelt. - 1/4" - ISO |
| S0198N33 | Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Alu-Flügelgriff, Messing vernickelt. - 3/8" - ISO |
| S0198N34 | Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Alu-Flügelgriff, Messing vernickelt. - 1/2" - ISO |
| S0198N35 | Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Alu-Flügelgriff, Messing vernickelt. - 3/4" - ISO |
| S0198N36 | Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Alu-Flügelgriff, Messing vernickelt. - 1" - ISO |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- DI LINEA
- LEVA O FARFALLA
- PASSAGGIO PIENO PESANTE
Eigenschaften LOGIC
EIGENSCHAFTEN
Schwere Serie, voller Durchgang, Langgewinde. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei hohem und niedrigem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien Schnelles Öffnen und Schliessen durch 90°-Drehung. Direkte Sichtkontrolle der”Auf/Zu”-Position.
GEWINDE
DIN EN 10226 (DIN ISO 7/1).
ANWENDUNGEN
LOGIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
Von PN 80 (1/4") bis PN 16 (4").
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +150°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
