SYSTEM- UND OEM-LÖSUNGENLOGIC - S.0450

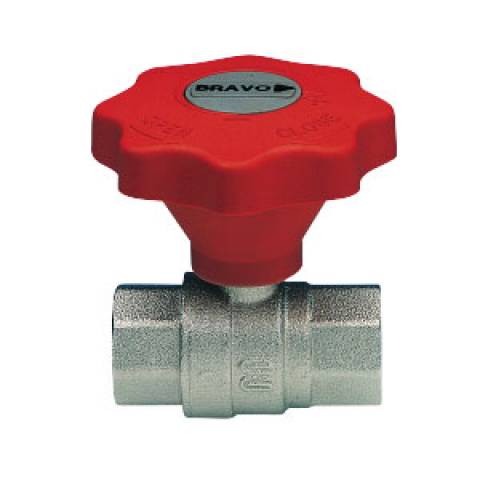

Kugelhahn, voller Durchgang, IG/IG, mit Planet-Drehgriff, Messing vernickelt.

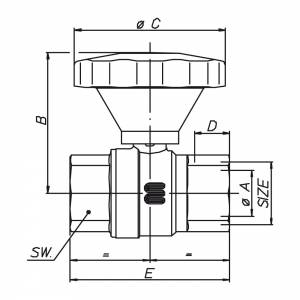

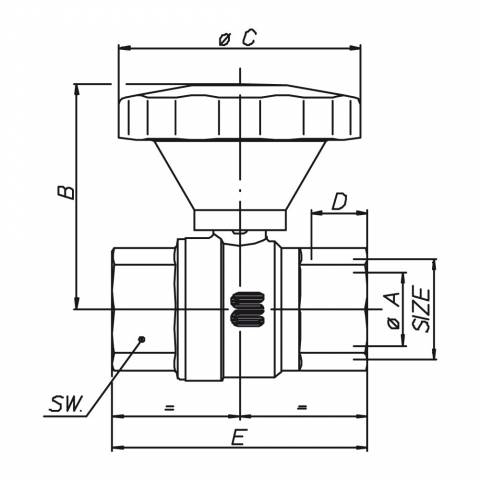

| NENNWEITE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" |
| ARTIKELNUMMER | S0450N32 | S0450N33 | S0450N34 | S0450N35 | S0450N36 | S0450N37 | S0450N38 | S0450N39 |
| øA Durchgang | 10 | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| B mm | 67 | 67 | 70,5 | 76 | 80 | 116 | 123 | 131,5 |
| øC mm | 82 | 82 | 82 | 82 | 82 | 128 | 128 | 128 |
| D mm | 11 | 11,4 | 15 | 16,3 | 19,1 | 21,4 | 21,4 | 25,7 |
| E mm | 47,5 | 49,5 | 65 | 73,5 | 86,5 | 101,5 | 111,5 | 132,5 |
| SW mm | 17 | 21 | 26 | 32 | 39 | 48 | 55 | 68 |
| Gewicht gr. | 184 | 197 | 302 | 428 | 657 | 1218 | 1760 | 2840 |
| Articolo | Specifiche |
|---|---|
| S0450N32 | Kugelhahn, voller Durchgang, IG/IG, mit Planet-Drehgriff, Messing vernickelt. - 1/4" - ISO |
| S0450N33 | Kugelhahn, voller Durchgang, IG/IG, mit Planet-Drehgriff, Messing vernickelt. - 3/8" - ISO |
| S0450N34 | Kugelhahn, voller Durchgang, IG/IG, mit Planet-Drehgriff, Messing vernickelt. - 1/2" - ISO |
| S0450N36 | Kugelhahn, voller Durchgang, IG/IG, mit Planet-Drehgriff, Messing vernickelt. - 1" - ISO |
| S0450N39 | Kugelhahn, voller Durchgang, IG/IG, mit Planet-Drehgriff, Messing vernickelt. - 2" - ISO |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- DI LINEA
- MANIGLIE SPECIALI - PROLUNGHE
- PASSAGGIO PIENO PESANTE
Eigenschaften LOGIC
EIGENSCHAFTEN
Schwere Serie, voller Durchgang, Langgewinde. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei hohem und niedrigem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien Schnelles Öffnen und Schliessen durch 90°-Drehung. Direkte Sichtkontrolle der”Auf/Zu”-Position.
GEWINDE
DIN EN 10226 (DIN ISO 7/1).
ANWENDUNGEN
LOGIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
Von PN 80 (1/4") bis PN 16 (4").
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +150°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Schwere Serie, voller Durchgang, Langgewinde. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei hohem und niedrigem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien Schnelles Öffnen und Schliessen durch 90°-Drehung. Direkte Sichtkontrolle der”Auf/Zu”-Position.
GEWINDE
DIN EN 10226 (DIN ISO 7/1).
ANWENDUNGEN
LOGIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
Von PN 80 (1/4") bis PN 16 (4").
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +150°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
