WASSER >> KUGELHÄHNE >> LOGIC >>

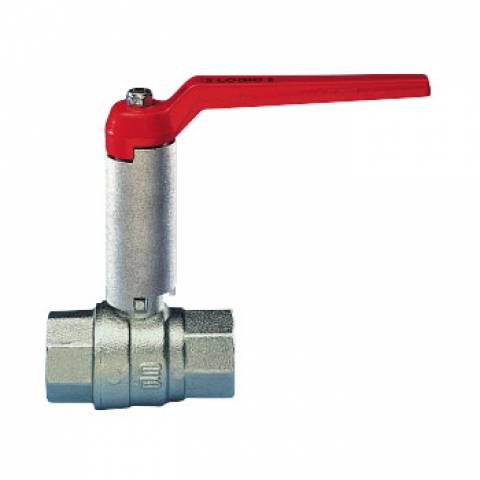

LOGIC - S.0454

Kugelhahn, voller Durchgang, IG/IG, mit hochgesetzter Alu-Hebelgriff, Messing vernickelt.

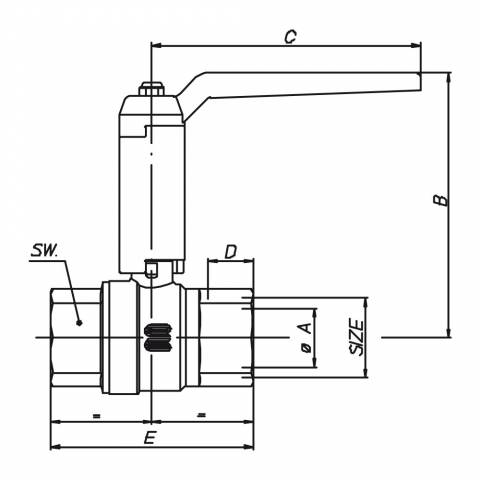

NENNWEITE 1/4"3/8"1/2"3/4"1"1"1/41"1/22"2" 1/23"4"
ARTIKELNUMMERS0454N32S0454N33S0454N34S0454N35S0454N36S0454N37S0454N38S0454N39S0454N40S0454N41S0454N42
øA Durchgang10101520253240506580100
B mm96,596,598,5109,5113,5123133145164,5176197,5
C mm808095115115130150170170235235
D mm1111,41516,319,121,421,425,730,233,339,3
E mm47,549,56573,586,5101,5111,5132,5158181,5219
SW mm17212632394855688397124
Gewicht gr.2032163264847131160174729253723636611562
ArticoloSpecifiche
S0454N32Kugelhahn, voller Durchgang, IG/IG, mit hochgesetzter Alu-Hebelgriff, Messing vernickelt. - 1/4" - ISO
S0454N33Kugelhahn, voller Durchgang, IG/IG, mit hochgesetzter Alu-Hebelgriff, Messing vernickelt. - 3/8" - ISO
S0454N34Kugelhahn, voller Durchgang, IG/IG, mit hochgesetzter Alu-Hebelgriff, Messing vernickelt. - 1/2" - ISO
S0454N35Kugelhahn, voller Durchgang, IG/IG, mit hochgesetzter Alu-Hebelgriff, Messing vernickelt. - 3/4" - ISO
S0454N36Kugelhahn, voller Durchgang, IG/IG, mit hochgesetzter Alu-Hebelgriff, Messing vernickelt. - 1" - ISO
S0454N37Kugelhahn, voller Durchgang, IG/IG, mit hochgesetzter Alu-Hebelgriff, Messing vernickelt. - 1"1/4 - ISO
S0454N38Kugelhahn, voller Durchgang, IG/IG, mit hochgesetzter Alu-Hebelgriff, Messing vernickelt. - 1"1/2 - ISO
S0454N39Kugelhahn, voller Durchgang, IG/IG, mit hochgesetzter Alu-Hebelgriff, Messing vernickelt. - 2" - ISO
S0454N40Kugelhahn, voller Durchgang, IG/IG, mit hochgesetzter Alu-Hebelgriff, Messing vernickelt. - 2"1/2 - ISO
S0454N41Kugelhahn, voller Durchgang, IG/IG, mit hochgesetzter Alu-Hebelgriff, Messing vernickelt. - 3" - ISO
S0454N42Kugelhahn, voller Durchgang, IG/IG, mit hochgesetzter Alu-Hebelgriff, Messing vernickelt. - 4" - ISO
STICHWORTE
  • Kugelhähne
  • SFERA - MASCHIO CONICO
  • MANUALI
  • DI LINEA
  • MANIGLIE SPECIALI - PROLUNGHE
  • PASSAGGIO PIENO PESANTE

Eigenschaften LOGIC

EIGENSCHAFTEN

Schwere Serie, voller Durchgang, Langgewinde. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei hohem und niedrigem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien Schnelles Öffnen und Schliessen durch 90°-Drehung. Direkte Sichtkontrolle der”Auf/Zu”-Position.

GEWINDE

DIN EN 10226 (DIN ISO 7/1).

ANWENDUNGEN

LOGIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.

Für besondere Anwendungen siehe die Beständigkeitstabelle.

BETRIEBSDRUCK

Von PN 80 (1/4") bis PN 16 (4").
Siehe Druck/Temperatur-Diagramm.

TEMPERATURGRENZWERTE

-20°C +150°C
Siehe Druck/Temperatur-Diagramm

ANMERKUNG

Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..



Druck/Temperatur-Diagramm
Druckverlust-Diagramm
