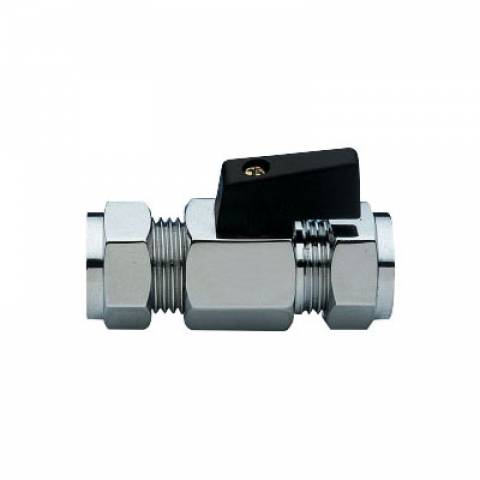

Kugelhahn, Pressringverschraubung (beidseitig), einteiliges 6-Kant-Gehäuse aus Messing verchromt, Plastik-Hebelgriff.

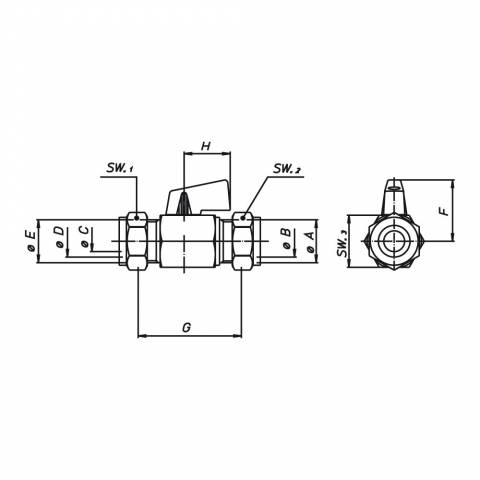

| NENNWEITE | 10x3/8"x10 | 12x3/8"x12 | 12x2"x15 | 15x2"x15 |
| ARTIKELNUMMER | S0308C91 | S0308C92 | S0308C94 | S0308C96 |
| øA | G.3/8" | G.3/8" | G.3/8" | G.1/2" |
| øB mm | 10 | 12 | 12 | 15 |
| øC mm | 8 | 8 | 10 | 10 |
| øD mm | 10 | 12 | 12 | 15 |
| øE | G.3/8" | G.3/8" | G.3/8" | G.1/2" |
| F mm | 27 | 27 | 29 | 29 |
| G mm | 41 | 41 | 41 | 50 |
| øH mm | 22 | 22 | 22 | 22 |
| SW1-2 mm | 19-19 | 19-19 | 19-19 | 24-24 |
| SW3 mm | 21 | 21 | 25 | 25 |
| Gewicht gr. | - | - | - | - |
| Articolo | Specifiche |
|---|---|
| S0308C91 | Kugelhahn, Pressringverschraubung (beidseitig), einteiliges 6-Kant-Gehäuse aus Messing verchromt, Plastik-Hebelgriff. - 10 x 3/8" x 10 - TUBO RAME CON OGIVA |
| S0308C92 | Kugelhahn, Pressringverschraubung (beidseitig), einteiliges 6-Kant-Gehäuse aus Messing verchromt, Plastik-Hebelgriff. - 12 x 3/8" x 12 - TUBO RAME CON OGIVA |
| S0308C94 | Kugelhahn, Pressringverschraubung (beidseitig), einteiliges 6-Kant-Gehäuse aus Messing verchromt, Plastik-Hebelgriff. - 12 x 1/2" x 12 - TUBO RAME CON OGIVA |
| S0308C96 | Kugelhahn, Pressringverschraubung (beidseitig), einteiliges 6-Kant-Gehäuse aus Messing verchromt, Plastik-Hebelgriff. - 15 x 1/2" x 15 - TUBO RAME CON OGIVA |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- DI LINEA
- LEVA O FARFALLA
- MINI VALVOLE
Eigenschaften MINI BON
EIGENSCHAFTEN
Kompaktes Seriendesign, reduzierter Durchgang. Schnelles Öffnen und Schliessen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
MINI•BON-Kugelhähne sind geeignet für die Verwendung mit heissem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.
Da MINI•BON-Kugelhähne nur einen O-Ring haben, wird eine Verwendung mit Gas nicht empfohlen.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
PN 10 max.
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-10°C +90°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
