SYSTEM- UND OEM-LÖSUNGENMINI BON - S.0310

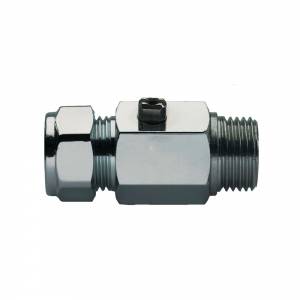

Kugelhahn, Pressringverschraubung AG/AG, einteiliges 6-Kant-Gehäuse aus Messing verchromt, Betätigung durch Schraubendreher.

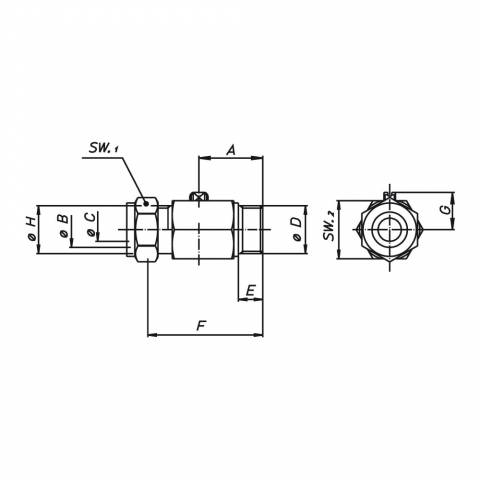

| NENNWEITE | 3/8"x10 | 3/8"x12 | 2"x12 | 2"x15 |
| ARTIKELNUMMER | S0310C91 | S0310C92 | S0310C94 | S0310C96 |
| A mm | 33 | 33 | 38,5 | 38,5 |
| øB mm | 10 | 12 | 12 | 15 |
| øC mm | 8 | 8 | 10 | 10 |
| øD | G.3/8" | G.3/8" | G.1/2" | G.1/2" |
| E mm | 9 | 9 | 10,5 | 10,5 |
| F mm | 41 | 41 | 50 | 50 |
| G mm | 27 | 27 | 29 | 29 |
| øH | G.3/8" | G.3/8" | G.3/8" | G.1/2" |
| SW1 mm | 19 | 19 | 19 | 24 |
| SW2 mm | 21 | 21 | 25 | 25 |
| Gewicht gr. | - | - | - | - |
| Articolo | Specifiche |
|---|---|
| S0310C91 | Kugelhahn, Pressringverschraubung AG/AG, einteiliges 6-Kant-Gehäuse aus Messing verchromt, Betätigung durch Schraubendreher. - 3/8" x 10 - ISO |
| S0310C92 | Kugelhahn, Pressringverschraubung AG/AG, einteiliges 6-Kant-Gehäuse aus Messing verchromt, Betätigung durch Schraubendreher. - 3/8" x 12 - ISO |
| S0310C94 | Kugelhahn, Pressringverschraubung AG/AG, einteiliges 6-Kant-Gehäuse aus Messing verchromt, Betätigung durch Schraubendreher. - 1/2" x 12 - ISO |
| S0310C96 | Kugelhahn, Pressringverschraubung AG/AG, einteiliges 6-Kant-Gehäuse aus Messing verchromt, Betätigung durch Schraubendreher. - 1/2" x 15 - ISO |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- DI LINEA
- LEVA O FARFALLA
- MINI VALVOLE
Eigenschaften MINI BON
EIGENSCHAFTEN
Kompaktes Seriendesign, reduzierter Durchgang. Schnelles Öffnen und Schliessen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
MINI•BON-Kugelhähne sind geeignet für die Verwendung mit heissem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.
Da MINI•BON-Kugelhähne nur einen O-Ring haben, wird eine Verwendung mit Gas nicht empfohlen.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
PN 10 max.
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-10°C +90°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Kompaktes Seriendesign, reduzierter Durchgang. Schnelles Öffnen und Schliessen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
MINI•BON-Kugelhähne sind geeignet für die Verwendung mit heissem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.
Da MINI•BON-Kugelhähne nur einen O-Ring haben, wird eine Verwendung mit Gas nicht empfohlen.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
PN 10 max.
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-10°C +90°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Druck/Temperatur-Diagramm (Prüfung mit Wasser ausgeführt) |
Druckverlust-Diagramm |
 |
|
| Durchfluss=m3/h | |
