SYSTEM- UND OEM-LÖSUNGENMINI BON - S.0313

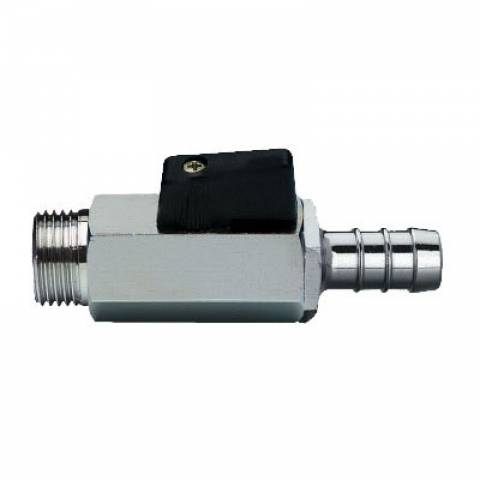

Kugelhahn, AG/Schlauchanschluss, einteiliges 6-Kant-Gehäuse aus Messing verchromt, Plastik-Hebelgriff.

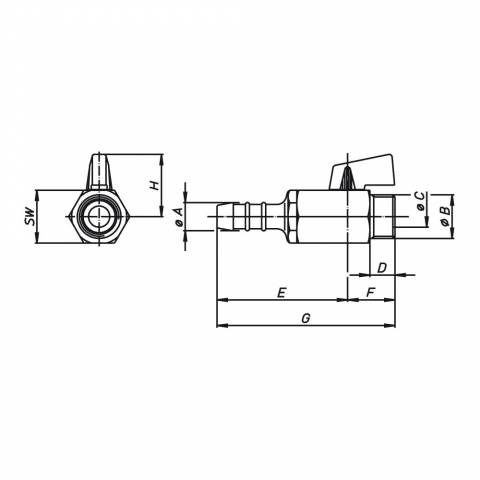

| NENNWEITE | 1/4" | 3/8" | 1/2" |
| ARTIKELNUMMER | S0313C02 | S0313C03 | S0313C04 |
| øA | 10,5 | 14 | 14 |
| øB | 1/4" | 3/8" | 1/2" |
| øC mm | 5,5 | 8 | 10 |
| D mm | 8,8 | 8,8 | 9,8 |
| E mm | 48,5 | 50 | 55,5 |
| F mm | 17 | 19,5 | 23 |
| G mm | 65,5 | 69,5 | 78,5 |
| H mm | 22 | 23,5 | 30 |
| SW mm | 19 | 21 | 25 |
| Gewicht gr. | - | - | 164 |
| Articolo | Specifiche |
|---|---|
| S0313C02 | Kugelhahn, AG/Schlauchanschluss, einteiliges 6-Kant-Gehäuse aus Messing verchromt, Plastik-Hebelgriff. - 1/4" - ISO |
| S0313C03 | Kugelhahn, AG/Schlauchanschluss, einteiliges 6-Kant-Gehäuse aus Messing verchromt, Plastik-Hebelgriff. - 3/8" - ISO |
| S0313C04 | Kugelhahn, AG/Schlauchanschluss, einteiliges 6-Kant-Gehäuse aus Messing verchromt, Plastik-Hebelgriff. - 1/2" - ISO |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- DI LINEA
- LEVA O FARFALLA
- MINI VALVOLE
Eigenschaften MINI BON
EIGENSCHAFTEN
Kompaktes Seriendesign, reduzierter Durchgang. Schnelles Öffnen und Schliessen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
MINI•BON-Kugelhähne sind geeignet für die Verwendung mit heissem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.
Da MINI•BON-Kugelhähne nur einen O-Ring haben, wird eine Verwendung mit Gas nicht empfohlen.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
PN 10 max.
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-10°C +90°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Kompaktes Seriendesign, reduzierter Durchgang. Schnelles Öffnen und Schliessen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
MINI•BON-Kugelhähne sind geeignet für die Verwendung mit heissem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.
Da MINI•BON-Kugelhähne nur einen O-Ring haben, wird eine Verwendung mit Gas nicht empfohlen.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
PN 10 max.
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-10°C +90°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Druck/Temperatur-Diagramm (Prüfung mit Wasser ausgeführt) |
Druckverlust-Diagramm |
 |
|
| Durchfluss=m3/h | |
