SYSTEM- UND OEM-LÖSUNGENMINI BON - S.0331

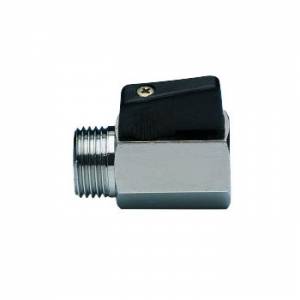

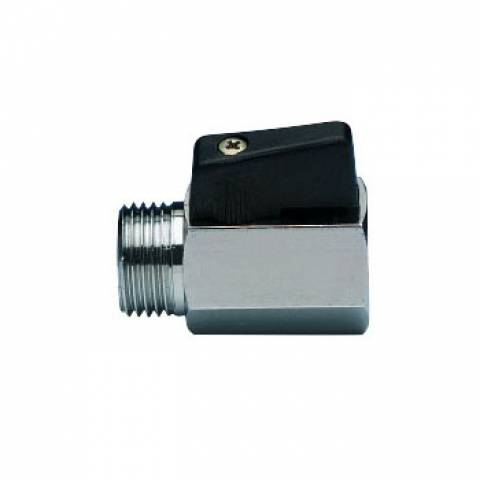

Kugelhahn, AG/IG, einteiliges 6-Kant-Gehäuse, Plastik-Hebelgriff schwarz, Messing verchromt.

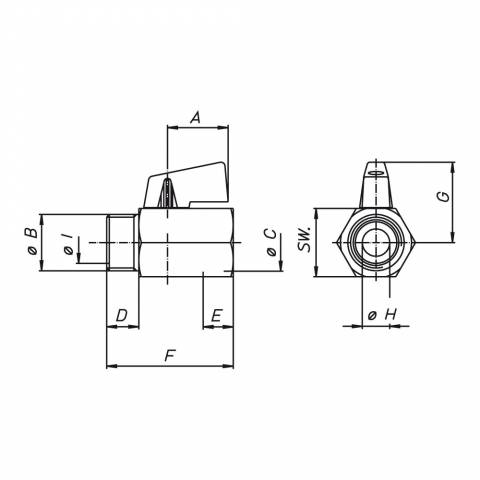

| NENNWEITE | 1/8" | 1/4" | 3/8" | 1/2" | 3/4" |
| ARTIKELNUMMER | S0331C01 | S0331C02 | S0331C03 | S0331C04 | S0331C05 |
| A mm | 22 | 22 | 22 | 22 | 22 |
| øB | G.1/8" | G.1/4" | G.3/8" | G.1/2" | G.3/4" |
| øC | G.1/8" | G.1/4" | G.3/8" | G.1/2" | G.3/4" |
| D mm | 9 | 9 | 9 | 10,5 | 13,5 |
| E mm | 9 | 9 | 9 | 10,5 | 13,5 |
| F mm | 39 | 39 | 40 | 45 | 51 |
| G mm | 27 | 27 | 27 | 29 | 31,5 |
| øH mm | 6 | 8 | 8 | 10 | 12 |
| øI mm | 6 | 8 | 12 | 15 | 18 |
| SW mm | 21 | 21 | 21 | 25 | 30 |
| Gewicht gr. | 84 | 81 | 74 | 99 | 178 |
| Articolo | Specifiche |
|---|---|
| S0331C01 | Kugelhahn, AG/IG, einteiliges 6-Kant-Gehäuse, Plastik-Hebelgriff schwarz, Messing verchromt. - 1/8" x 6 - ISO |
| S0331C02 | Kugelhahn, AG/IG, einteiliges 6-Kant-Gehäuse, Plastik-Hebelgriff schwarz, Messing verchromt. - 1/4" x 8 - ISO |
| S0331C03 | Kugelhahn, AG/IG, einteiliges 6-Kant-Gehäuse, Plastik-Hebelgriff schwarz, Messing verchromt. - 3/8" x 12 - ISO |
| S0331C04 | Kugelhahn, AG/IG, einteiliges 6-Kant-Gehäuse, Plastik-Hebelgriff schwarz, Messing verchromt. - 1/2" x 15 - ISO |
| S0331C05 | Kugelhahn, AG/IG, einteiliges 6-Kant-Gehäuse, Plastik-Hebelgriff schwarz, Messing verchromt. - 3/4" x 18 - ISO |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- DI LINEA
- LEVA O FARFALLA
- MINI VALVOLE
Eigenschaften MINI BON
EIGENSCHAFTEN
Kompaktes Seriendesign, reduzierter Durchgang. Schnelles Öffnen und Schliessen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
MINI•BON-Kugelhähne sind geeignet für die Verwendung mit heissem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.
Da MINI•BON-Kugelhähne nur einen O-Ring haben, wird eine Verwendung mit Gas nicht empfohlen.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
PN 10 max.
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-10°C +90°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Kompaktes Seriendesign, reduzierter Durchgang. Schnelles Öffnen und Schliessen durch 90°-Drehung. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
MINI•BON-Kugelhähne sind geeignet für die Verwendung mit heissem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.
Da MINI•BON-Kugelhähne nur einen O-Ring haben, wird eine Verwendung mit Gas nicht empfohlen.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
PN 10 max.
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-10°C +90°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Druck/Temperatur-Diagramm (Prüfung mit Wasser ausgeführt) |
Druckverlust-Diagramm |
 |
|
| Durchfluss=m3/h | |
