TOPIC - S.0200

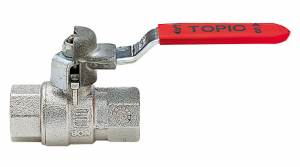

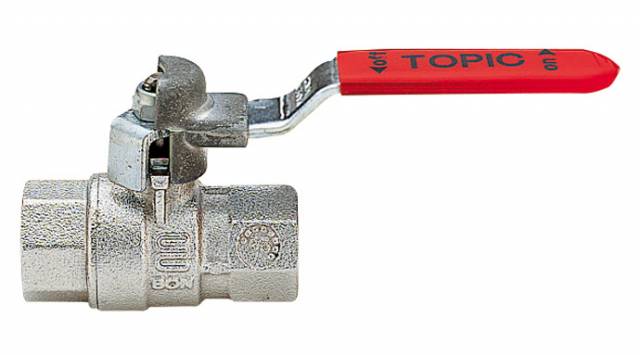

Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert) mit Abschließvorrichtung, Messing vernickelt.

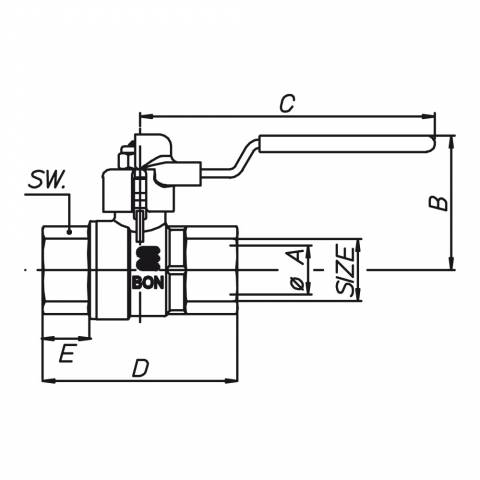

NENNWEITE	1/2"	3/4"	1"	1"1/4	1"1/2	2"	2"2
ARTIKELNUMMER	S0200N34	S0200N35	S0200N36	S0200N37	S0200N38	S0200N39	S0200N40
øA Durchgang	15	20	25	32	40	50	65
B mm	41	49,5	53,5	66	72	86	96,5
C mm	90	105	105	140	140	170	170
D mm	59,5	70	83	98,5	108	130	158
E mm	15	16,3	19,1	21,4	21,4	25,7	30,2
SW mm	25	31	38	47	54	66	83
Gewicht gr.	205	422	651	978	1410	2397	3996

Articolo	Specifiche
S0200N34	Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert) mit Abschließvorrichtung, Messing vernickelt. - 1/2" - ISO
S0200N35	Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert) mit Abschließvorrichtung, Messing vernickelt. - 3/4" - ISO
S0200N36	Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert) mit Abschließvorrichtung, Messing vernickelt. - 1" - ISO
S0200N37	Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert) mit Abschließvorrichtung, Messing vernickelt. - 1"1/4 - ISO
S0200N38	Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert) mit Abschließvorrichtung, Messing vernickelt. - 1"1/2 - ISO
S0200N39	Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert) mit Abschließvorrichtung, Messing vernickelt. - 2" - ISO
S0200N40	Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert) mit Abschließvorrichtung, Messing vernickelt. - 2"1/2 - ISO

STICHWORTE

Kugelhähne
SFERA - MASCHIO CONICO
MANUALI
DI LINEA
LEVA O FARFALLA
PASSAGGIO PIENO PROFESSIONALE

Eigenschaften TOPIC

EIGENSCHAFTEN

Mittelschwere Serie, voller Durchgang, Langgewinde. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei hohem und niedrigem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien Schnelles Öffnen und Schliessen durch 90°-Drehung. Direkte Sichtkontrolle der”Auf/Zu”-Position.

GEWINDE

DIN EN 10226 (DIN ISO 7/1).

ANWENDUNGEN

TOPIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.

Für besondere Anwendungen siehe die Beständigkeitstabelle.

BETRIEBSDRUCK

Von PN 80 (1/4") bis PN 16 (4").
Siehe Druck/Temperatur-Diagramm.

TEMPERATURGRENZWERTE

-20°C +130°C
Siehe Druck/Temperatur-Diagramm

ANMERKUNG

Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..

Druck/Temperatur-Diagramm (Prüfung mit Wasser ausgeführt)	Druckverlust-Diagramm

Durchfluss=m³/h
