SYSTEM- UND OEM-LÖSUNGENTOPIC - S.0201

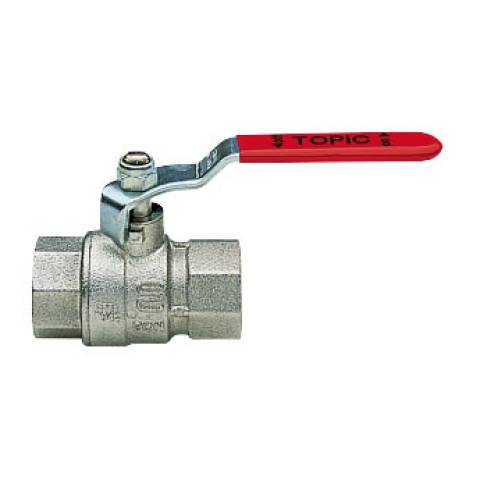

Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt.

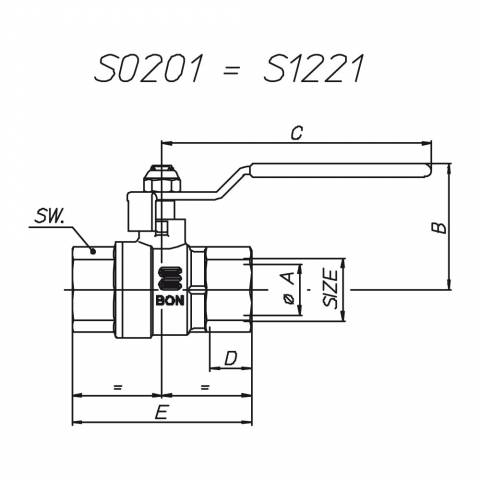

| NENNWEITE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" | 2" 1/2 | 3" |
| ARTIKELNUMMER | S0201N32 | S0201N33 | S0201N34 | S0201N35 | S0201N36 | S0201N37 | S0201N38 | S0201N39 | S0201N40 | S0201N41 |
| øA Durchgang | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| B mm | 37 | 41 | 49,5 | 53,5 | 66 | 72 | 86 | 96,5 | 112 | 127 |
| C mm | 90 | 90 | 105 | 105 | 140 | 140 | 170 | 170 | 250 | 250 |
| D mm | 11,4 | 15 | 16,3 | 19,1 | 21,4 | 21,4 | 25,7 | 30,2 | 33,3 | 39,3 |
| E mm | 49,5 | 59,5 | 70 | 83 | 98,5 | 108 | 130 | 158 | 181,5 | 219 |
| SW mm | 21 | 25 | 31 | 38 | 47 | 54 | 66 | 83 | 97 | 127 |
| Gewicht gr. | 151 | 206 | 350 | 496 | 863 | 1218 | 1903 | 3497 | 5750 | 9063 |
| Articolo | Specifiche |
|---|---|
| S0201N34 | Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 1/2" - ISO |
| S0201N35 | Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 3/4" - ISO |
| S0201N36 | Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 1" - ISO |
| S0201N37 | Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 1"1/4 - ISO |
| S0201N38 | Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 1"1/2 - ISO |
| S0201N39 | Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (PVC isoliert), Messing vernickelt. - 2" - ISO |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- DI LINEA
- LEVA O FARFALLA
- PASSAGGIO PIENO PROFESSIONALE
Eigenschaften TOPIC
EIGENSCHAFTEN
Mittelschwere Serie, voller Durchgang, Langgewinde. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei hohem und niedrigem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien Schnelles Öffnen und Schliessen durch 90°-Drehung. Direkte Sichtkontrolle der”Auf/Zu”-Position.
GEWINDE
DIN EN 10226 (DIN ISO 7/1).
ANWENDUNGEN
TOPIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
Von PN 80 (1/4") bis PN 16 (4").
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +130°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Mittelschwere Serie, voller Durchgang, Langgewinde. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei hohem und niedrigem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien Schnelles Öffnen und Schliessen durch 90°-Drehung. Direkte Sichtkontrolle der”Auf/Zu”-Position.
GEWINDE
DIN EN 10226 (DIN ISO 7/1).
ANWENDUNGEN
TOPIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
Von PN 80 (1/4") bis PN 16 (4").
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +130°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Druck/Temperatur-Diagramm (Prüfung mit Wasser ausgeführt) |
Druckverlust-Diagramm |
 |
|
| Durchfluss=m3/h | |
