WASSER >> KUGELHÄHNE >> TOPIC >>

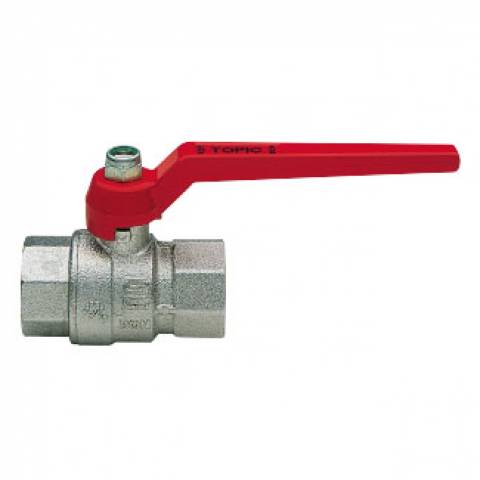

TOPIC - S.0204

Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG, Alu-Hebelgriff rot, Messing vernickelt.




Kugelhahn IG/IG, mittelschwere Industrie Ausführung, voller Durchgang, Gewinde nach ISO 7/1 Rp. Werkstoff Gehäuse, Kugel, Schaltwelle CW 617 N UNI EN 12165 vernickelt bzw. vercromt Betriebsdruck PN50 = 1/4“ bis PN20 = 2“, Temperatur –20°C bis +130°C, Alu-Hebelgriff rot, befestigt mit selbstsichernder Mutter.

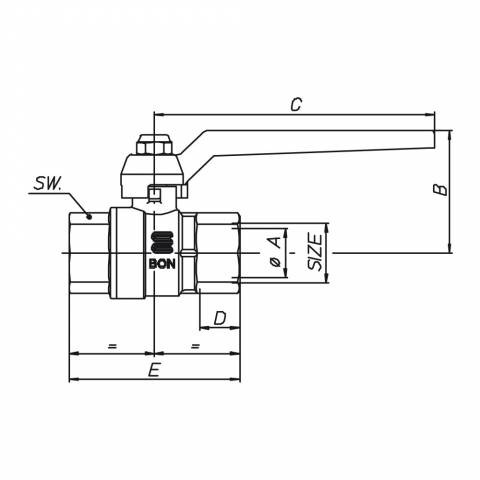

NENNWEITE1/2"3/4"1"1"1/41"1/22"2"23"4"
ARTIKELNUMMERS0204N34S0204N35S0204N36S0204N37S0204N38S0204N39S0204N40S0204N41S0204N42
øA Durchgang1520253240506580100
B mm4150,554,5667288,5100118133
C mm95115115150150170170235235
D mm1516,319,121,421,425,730,233,339,3
E mm59,5708398,5108130158181,5219
SW mm2531384754668397127
Gewicht gr.18032144387011661953345556429760
ArticoloSpecifiche
S0204N34Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG, Alu-Hebelgriff rot, Messing vernickelt. - 1/2" - ISO
S0204N35Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG, Alu-Hebelgriff rot, Messing vernickelt. - 3/4" - ISO
S0204N36Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG, Alu-Hebelgriff rot, Messing vernickelt. - 1" - ISO
S0204N37Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG, Alu-Hebelgriff rot, Messing vernickelt. - 1"1/4 - ISO
S0204N38Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG, Alu-Hebelgriff rot, Messing vernickelt. - 1"1/2 - ISO
S0204N39Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG, Alu-Hebelgriff rot, Messing vernickelt. - 2" - ISO
STICHWORTE
  • Kugelhähne
  • SFERA - MASCHIO CONICO
  • MANUALI
  • DI LINEA
  • LEVA O FARFALLA
  • PASSAGGIO PIENO PROFESSIONALE

Eigenschaften TOPIC

EIGENSCHAFTEN

Mittelschwere Serie, voller Durchgang, Langgewinde. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei hohem und niedrigem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien Schnelles Öffnen und Schliessen durch 90°-Drehung. Direkte Sichtkontrolle der”Auf/Zu”-Position.

GEWINDE

DIN EN 10226 (DIN ISO 7/1).

ANWENDUNGEN

TOPIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.

Für besondere Anwendungen siehe die Beständigkeitstabelle.

BETRIEBSDRUCK

Von PN 80 (1/4") bis PN 16 (4").
Siehe Druck/Temperatur-Diagramm.

TEMPERATURGRENZWERTE

-20°C +130°C
Siehe Druck/Temperatur-Diagramm

ANMERKUNG

Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..



Druck/Temperatur-Diagramm
(Prüfung mit Wasser ausgeführt)
Druckverlust-Diagramm
Durchfluss=m3/h
