SYSTEM- UND OEM-LÖSUNGENTOPIC - S.0207

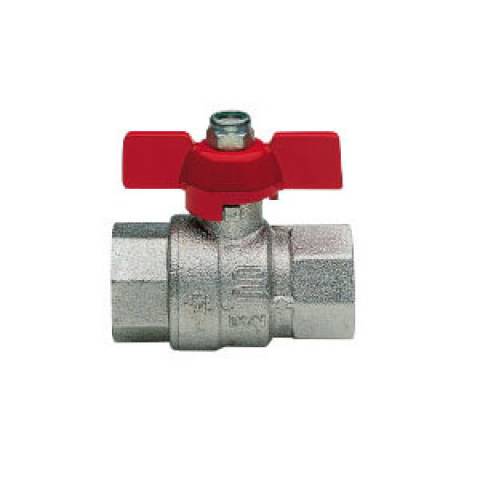

Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG, Alu-Flügelgriff rot, Messing vernickelt.

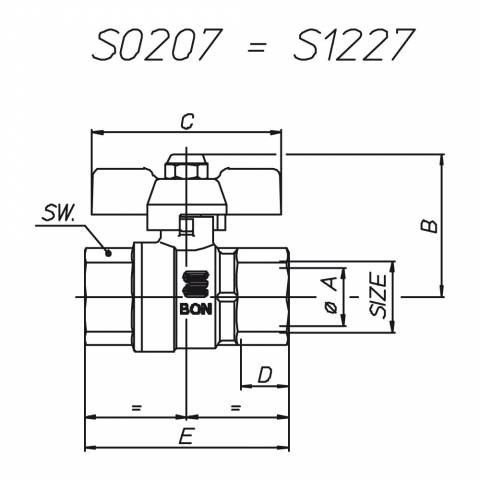

| NENNWEITE | 1/4" | 3/8" | 1/2" | 3/4" | 1" |
| ARTIKELNUMMER | S0207N32 | S0207N33 | S0207N34 | S0207N35 | S0207N36 |
| øA Durchgang | 10 | 10 | 15 | 20 | 25 |
| B mm | 35 | 35 | 39,5 | 49 | 53,5 |
| C mm | 52 | 52 | 52 | 65 | 65 |
| D mm | 11 | 11,4 | 15 | 16,3 | 19,1 |
| E mm | 47,5 | 49,5 | 59,5 | 70 | 83 |
| SW mm | 17 | 21 | 25 | 31 | 38 |
| Gewicht gr. | 112 | 128 | 172 | 298 | 444 |
| Articolo | Specifiche |
|---|---|
| S0207N34 | Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG, Alu-Flügelgriff rot, Messing vernickelt. - 1/2" - ISO |
| S0207N35 | Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG, Alu-Flügelgriff rot, Messing vernickelt. - 3/4" - ISO |
| S0207N36 | Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG, Alu-Flügelgriff rot, Messing vernickelt. - 1" - ISO |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- DI LINEA
- LEVA O FARFALLA
- PASSAGGIO PIENO PROFESSIONALE
Eigenschaften TOPIC
EIGENSCHAFTEN
Mittelschwere Serie, voller Durchgang, Langgewinde. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei hohem und niedrigem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien Schnelles Öffnen und Schliessen durch 90°-Drehung. Direkte Sichtkontrolle der”Auf/Zu”-Position.
GEWINDE
DIN EN 10226 (DIN ISO 7/1).
ANWENDUNGEN
TOPIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
Von PN 80 (1/4") bis PN 16 (4").
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +130°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Mittelschwere Serie, voller Durchgang, Langgewinde. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei hohem und niedrigem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien Schnelles Öffnen und Schliessen durch 90°-Drehung. Direkte Sichtkontrolle der”Auf/Zu”-Position.
GEWINDE
DIN EN 10226 (DIN ISO 7/1).
ANWENDUNGEN
TOPIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.
Für besondere Anwendungen siehe die Beständigkeitstabelle.
BETRIEBSDRUCK
Von PN 80 (1/4") bis PN 16 (4").
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +130°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Druck/Temperatur-Diagramm (Prüfung mit Wasser ausgeführt) |
Druckverlust-Diagramm |
 |
|
| Durchfluss=m3/h | |

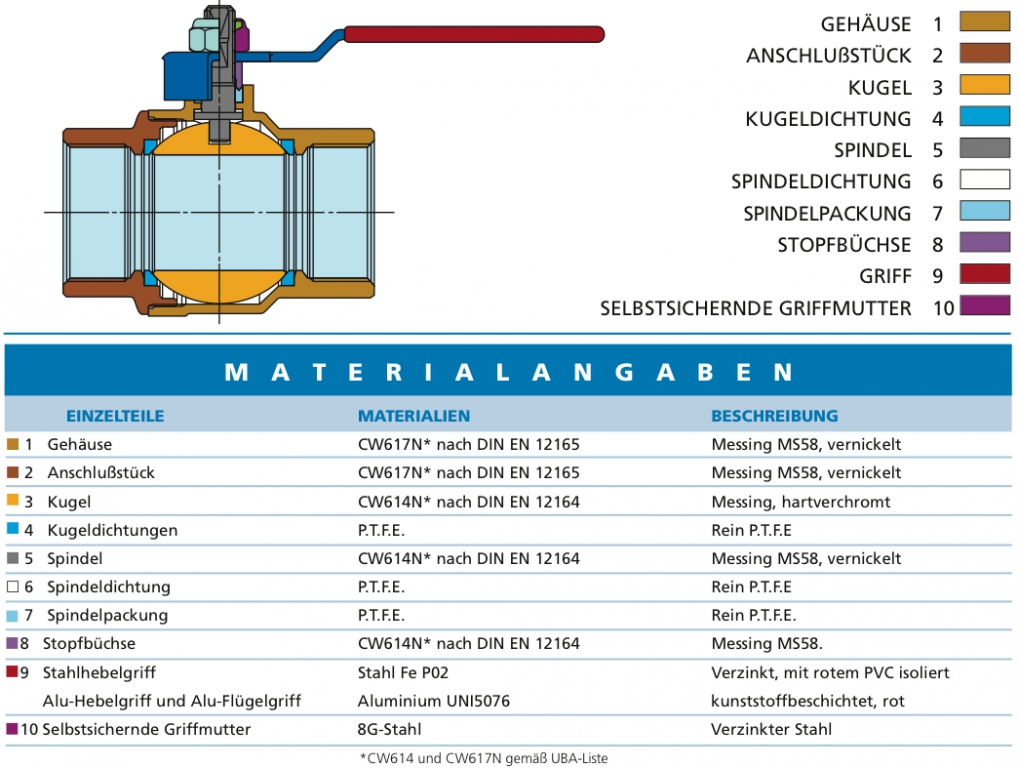

Materialangaben TOPIC
