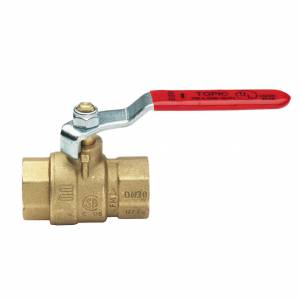

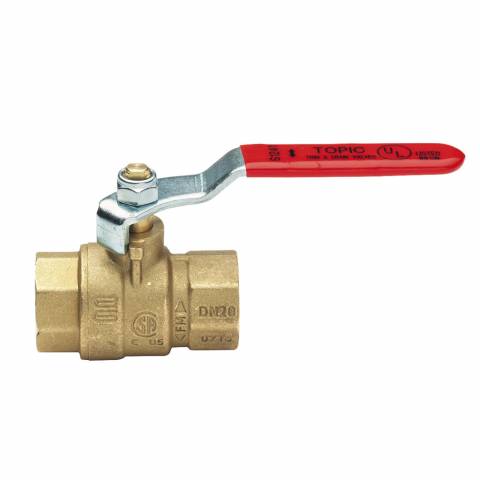

TOPIC - S.1241

Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG NPT, Stahl- Hebelgriff (PVC isoliert), Messing blank.

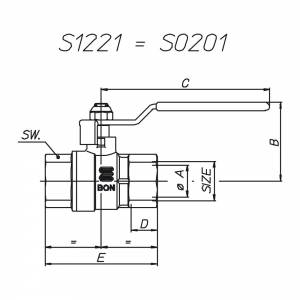

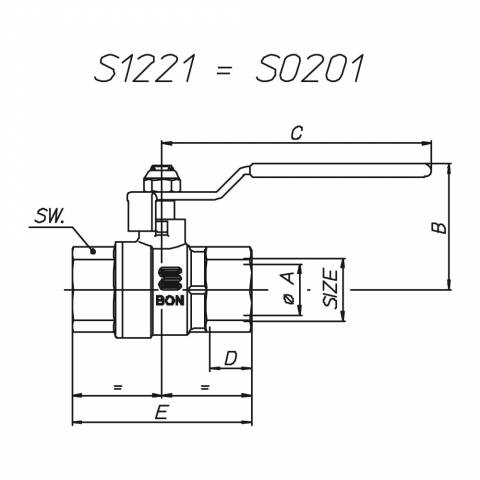

NENNWEITE1/4"3/8"1/2"3/4"1"1"1/41"1/22"
ARTIKELNUMMERS1241S92S1241S93S1241S94S1241S95S1241S96S1241S97S1241S98S1241S99
B mm383839,549,551,5627185,5
C mm909090105105140140170
D mm10,110,614,714,216,817,317,317,7
E mm43,54558,564,577,589,597111,5
F mm3,53,53,577121214
G mm5555555555606075
H mm1111111111121215
SW mm1721253138475466
Gewicht gr.--------
ArticoloSpecifiche
S1241S92Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG NPT, Stahl- Hebelgriff (PVC isoliert), Messing blank. - 1/4" - NPT
S1241S93Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG NPT, Stahl- Hebelgriff (PVC isoliert), Messing blank. - 3/8" - NPT
S1241S94Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG NPT, Stahl- Hebelgriff (PVC isoliert), Messing blank. - 1/2" - NPT
S1241S95Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG NPT, Stahl- Hebelgriff (PVC isoliert), Messing blank. - 3/4" - NPT
S1241S96Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG NPT, Stahl- Hebelgriff (PVC isoliert), Messing blank. - 1" - NPT
S1241S97Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG NPT, Stahl- Hebelgriff (PVC isoliert), Messing blank. - 1"1/4 - NPT
S1241S98Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG NPT, Stahl- Hebelgriff (PVC isoliert), Messing blank. - 1"1/2 - NPT
S1241S99Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/IG NPT, Stahl- Hebelgriff (PVC isoliert), Messing blank. - 2" - NPT
STICHWORTE
  • Kugelhähne
  • SFERA - MASCHIO CONICO
  • MANUALI
  • DI LINEA
  • LEVA O FARFALLA
  • PASSAGGIO PIENO PROFESSIONALE

Eigenschaften TOPIC

EIGENSCHAFTEN

Mittelschwere Serie, voller Durchgang, Langgewinde. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei hohem und niedrigem Druck. Abnutzungsresistent; stabile und leistungsfähige Materialien Schnelles Öffnen und Schliessen durch 90°-Drehung. Direkte Sichtkontrolle der”Auf/Zu”-Position.

GEWINDE

DIN EN 10226 (DIN ISO 7/1).

ANWENDUNGEN

TOPIC-Kugelhähne sind geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.

Für besondere Anwendungen siehe die Beständigkeitstabelle.

BETRIEBSDRUCK

Von PN 80 (1/4") bis PN 16 (4").
Siehe Druck/Temperatur-Diagramm.

TEMPERATURGRENZWERTE

-20°C +130°C
Siehe Druck/Temperatur-Diagramm

ANMERKUNG

Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..



Druck/Temperatur-Diagramm
(Prüfung mit Wasser ausgeführt)
Druckverlust-Diagramm
Durchfluss=m3/h
