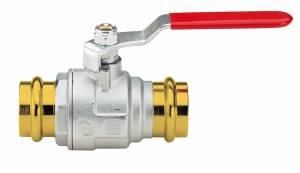

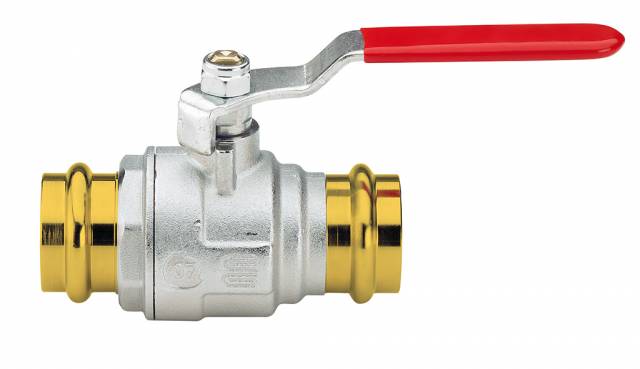

Kugelhahn, mittelschwere Ausführung, voller Durchgang, Pressverbinder /Pressverbinder, Stahl-Hebelgriff (Vinyl isoliert), Messing vernickelt.

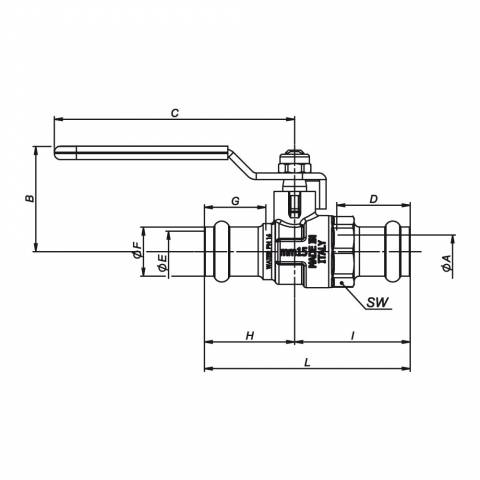

| NENNWEITE | 1/2"x15mm | 3/4"x18mm | 3/4"x22mm | 1"x28mm |
| ARTIKELNUMMER | S1123N07 | S1123N09 | S1123N11 | S1123N14 |
| øA Durchgang | 12,5 | 15 | 20 | 25 |
| B mm | 39,5 | 47,5 | 47,5 | 51,5 |
| C mm | 90 | 90 | 105 | 105 |
| D mm | 27,5 | 35,5 | 39,5 | 38,5 |
| øE mm | 15,3 | 18,3 | 22,3 | 28,3 |
| øF mm | 18,4 | 21,4 | 25,4 | 31,4 |
| G mm | 23 | 27 | 29 | 29 |
| H mm | 33,8 | 39,25 | 44,5 | 48,1 |
| I mm | 43,25 | 51,25 | 58 | 59,9 |
| L mm | 77,05 | 90,5 | 102,5 | 108 |
| SW mm | 25 | 28 | 33 | 39 |
| Gewicht gr. | 262 | 214 | 344 | 558 |
| Articolo | Specifiche |
|---|---|
| S1123N07 | Kugelhahn, mittelschwere Ausführung, voller Durchgang, Pressverbinder /Pressverbinder, Stahl-Hebelgriff (Vinyl isoliert), Messing vernickelt. - 15 - PRESSARE |
| S1123N09 | Kugelhahn, mittelschwere Ausführung, voller Durchgang, Pressverbinder /Pressverbinder, Stahl-Hebelgriff (Vinyl isoliert), Messing vernickelt. - 18 - PRESSARE |
| S1123N11 | Kugelhahn, mittelschwere Ausführung, voller Durchgang, Pressverbinder /Pressverbinder, Stahl-Hebelgriff (Vinyl isoliert), Messing vernickelt. - 22 - PRESSARE |
| S1123N14 | Kugelhahn, mittelschwere Ausführung, voller Durchgang, Pressverbinder /Pressverbinder, Stahl-Hebelgriff (Vinyl isoliert), Messing vernickelt. - 28 - PRESSARE |
