SYSTEM- UND OEM-LÖSUNGENTOPIC PRESS JOINT - S.1127

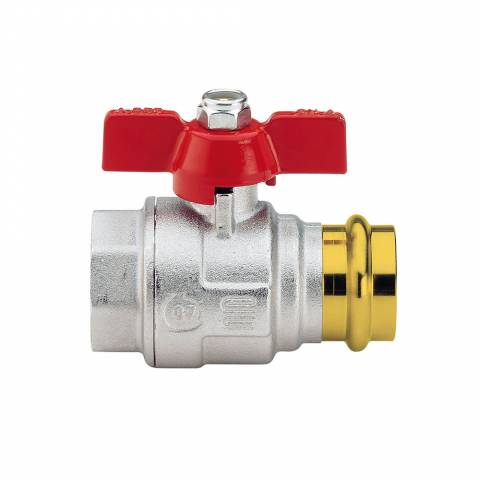

Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/Pressverbinder, Flügelgriff , Messing vernickelt.

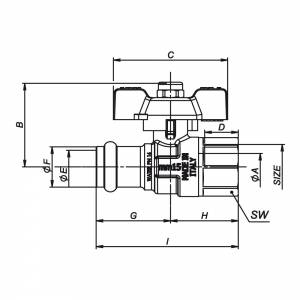

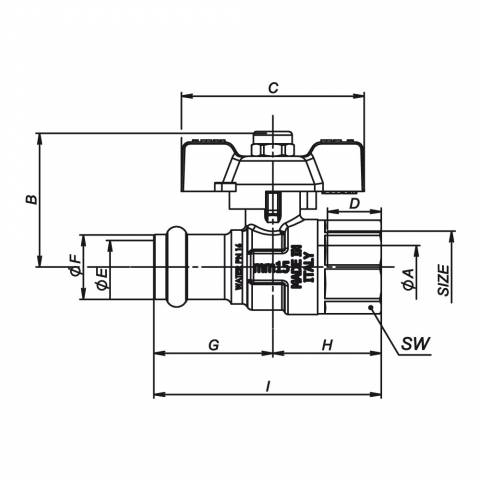

| NENNWEITE | 1/2"x15mm | 3/4"x18mm | 3/4"x22mm | 1"x28mm |
| ARTIKELNUMMER | S1127N07 | S1127N09 | S1127N11 | S1127N14 |
| øA Durchgang | 12,5 | 15 | 20 | 25 |
| B mm | 38 | 39,5 | 49 | 53,5 |
| C mm | 52 | 52 | 65 | 65 |
| D mm | 15 | 16,3 | 16,3 | 19,1 |
| øE mm | 15,3 | 18,3 | 22,3 | 28,3 |
| G mm | 33,8 | 39,25 | 44,5 | 48,1 |
| H mm | 30,75 | 34,25 | 35 | 41,4 |
| I mm | 94,55 | 73,5 | 79,5 | 89,5 |
| SW mm | 25 | 31 | 31 | 38 |
| Gewicht gr. | 160 | 210 | 293 | 533 |
| Articolo | Specifiche |
|---|---|
| S1127N07 | Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/Pressverbinder, Flügelgriff , Messing vernickelt. - 15 - PRESSARE |
| S1127N09 | Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/Pressverbinder, Flügelgriff , Messing vernickelt. - 18 - PRESSARE |
| S1127N11 | Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/Pressverbinder, Flügelgriff , Messing vernickelt. - 22 - PRESSARE |
| S1127N14 | Kugelhahn, mittelschwere Ausführung, voller Durchgang, IG/Pressverbinder, Flügelgriff , Messing vernickelt. - 28 - PRESSARE |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- DI LINEA
- LEVA O FARFALLA
- PASSAGGIO PIENO PROFESSIONALE
Eigenschaften TOPIC PRESS JOINT
EIGENSCHAFTEN
Standardserie, voller Durchgang, mit Pressverbinder PRESS JOINT DIN EN 10226 (DIN ISO 7/1). Perfekte Dichtigkeit bei niedrigem und hohem Druck. Lange Lebensdauer ohne Wartung. Öffnen und Schliessen durch 90°-Drehung des Hebels. Geeignet für die meistverwendete Presswerkzeuge.
GEWINDE
DIN EN 10226 (DIN ISO 7/1).
ANWENDUNGEN
TOPIC•GAS•PRESS-Kugelhähne sind für alle Gas-Arten nach Arbeitsblatt G260 geeignet.
TOPIC•GAS•PRESS-Kugelhähne eignen sich auch für die Verwendung mit heissem und kaltem Wasser, Druckluft, Ölen und Kohlenwasserstoffen im Allgemeinen.
Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.
BETRIEBSDRUCK
Für Gas max. MOP 5. Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
Für Gas -20°C bis +60°C.
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Standardserie, voller Durchgang, mit Pressverbinder PRESS JOINT DIN EN 10226 (DIN ISO 7/1). Perfekte Dichtigkeit bei niedrigem und hohem Druck. Lange Lebensdauer ohne Wartung. Öffnen und Schliessen durch 90°-Drehung des Hebels. Geeignet für die meistverwendete Presswerkzeuge.
GEWINDE
DIN EN 10226 (DIN ISO 7/1).
ANWENDUNGEN
TOPIC•GAS•PRESS-Kugelhähne sind für alle Gas-Arten nach Arbeitsblatt G260 geeignet.
TOPIC•GAS•PRESS-Kugelhähne eignen sich auch für die Verwendung mit heissem und kaltem Wasser, Druckluft, Ölen und Kohlenwasserstoffen im Allgemeinen.
Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.
BETRIEBSDRUCK
Für Gas max. MOP 5. Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
Für Gas -20°C bis +60°C.
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Druck/Temperatur-Diagramm |
Druckverlust-Diagramm |
 |
|
| Durchfluss=m3/h |
Materialangaben TOPIC PRESS JOINT
