SYSTEM- UND OEM-LÖSUNGENROBEX VT - S.0400

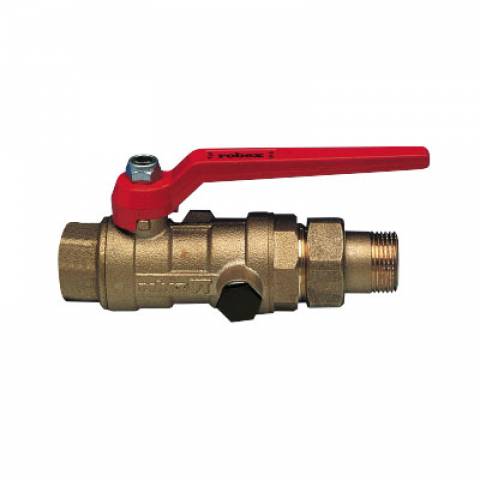

Kugelhahn mit integr. Rückschlagventil mit Entleerung und Manometeranschluß, IG/Verschraubung/ AG, Alu-Hebelgriff, Messing blank.

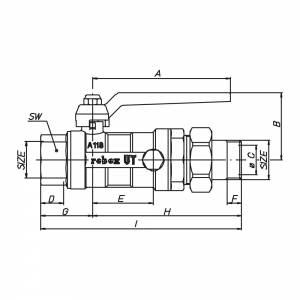

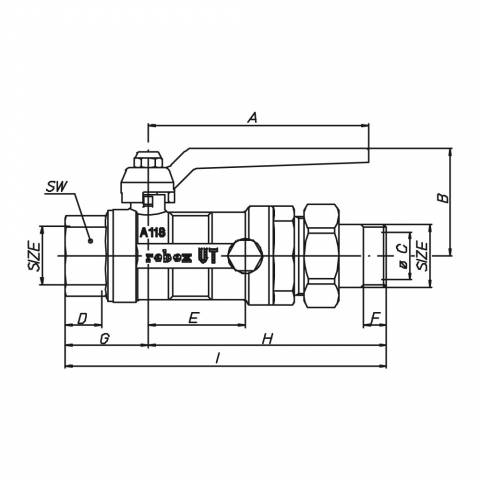

| NENNWEITE | 1/2x1/2 | 3/4x3/4 | 1"x1" | 1"1/4x1"1/4 | 1"1/2x1"1/2 |
| ARTIKELNUMMER | S0400S36 | S0400S38 | S0400S40 | S0400S42 | S0400S44 |
| A mm | 95 | 115 | 115 | 130 | 150 |
| B mm | 42,5 | 52 | 56 | 65,5 | 76 |
| øC Durchgang | 15 | 20 | 25 | 32 | 40 |
| D mm | 15 | 16,3 | 19,1 | 21,4 | 21,4 |
| E mm | 33,5 | 38,5 | 50,5 | 59 | 75 |
| F mm | 10 | 12 | 12 | 15 | 20 |
| G mm | 32,5 | 36,7 | 43,2 | 50,7 | 55,7 |
| H mm | 90 | 106 | 125 | 146 | 194 |
| I mm | 122,5 | 143 | 168 | 197 | 250 |
| SW mm | 26 | 32 | 39 | 48 | 55 |
| Gewicht gr. | 487 | 760 | 1220 | 1751 | 2906 |
| Articolo | Specifiche |
|---|---|
| S0400S40 | Kugelhahn mit integr. Rückschlagventil mit Entleerung und Manometeranschluß, IG/Verschraubung/ AG, Alu-Hebelgriff, Messing blank. - 1" x 1" - ISO |
| S0400S42 | Kugelhahn mit integr. Rückschlagventil mit Entleerung und Manometeranschluß, IG/Verschraubung/ AG, Alu-Hebelgriff, Messing blank. - 1" 1/4 x 1" 1/4 - ISO |
| S0400S44 | Kugelhahn mit integr. Rückschlagventil mit Entleerung und Manometeranschluß, IG/Verschraubung/ AG, Alu-Hebelgriff, Messing blank. - 1" 1/2 x 1" 1/2 - ISO |
STICHWORTE
- Kugelhähne
- VALVOLE DI RITEGNO
- VALVOLE COMBINATE
Eigenschaften ROBEX VT
EIGENSCHAFTEN
Das ROBEX-VT-Dreifachventil ist eine Kombination aus dem Kugelhahn OMEGA, schwere Serie mit vollem Durchgang, dem Rückschlagventil VALSTOP, schwere Serie mit vollem Durchgang mit minimalem Druckverlust, und zwei seitlichen Wasserfassungen, eine oberhalb und eine unterhalb des Rückschlags.
Voller Durchgang, grosse Durchflusskapazität. Minimale Druckverluste. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Geräuscharme Funktionsweise. Verschleißresistent, lange Lebensdauer. Hohe Leistungen dank sorgfältiger Planung.
GEWINDE
DIN ISO 228/1 am Rückschlagventil, DIN EN 10226 Kugelhahnseitig.
ANWENDUNGEN
Hydraulische Anlagen mit heißem und kaltem Wasser. Heizungsanlagen. Druckluft.
Für besondere Anwendungen siehe die Beständigkeitstabelle in Downloadbereich.
BETRIEBSDRUCK
Min. 0,05 bar (bei Rückschlagventil). Max. PN 40 für das 1/2" und PN 16 für das 2"- Kugelhahn.
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-15°C +100°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Das ROBEX-VT-Dreifachventil ist eine Kombination aus dem Kugelhahn OMEGA, schwere Serie mit vollem Durchgang, dem Rückschlagventil VALSTOP, schwere Serie mit vollem Durchgang mit minimalem Druckverlust, und zwei seitlichen Wasserfassungen, eine oberhalb und eine unterhalb des Rückschlags.
Voller Durchgang, grosse Durchflusskapazität. Minimale Druckverluste. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Geräuscharme Funktionsweise. Verschleißresistent, lange Lebensdauer. Hohe Leistungen dank sorgfältiger Planung.
GEWINDE
DIN ISO 228/1 am Rückschlagventil, DIN EN 10226 Kugelhahnseitig.
ANWENDUNGEN
Hydraulische Anlagen mit heißem und kaltem Wasser. Heizungsanlagen. Druckluft.
Für besondere Anwendungen siehe die Beständigkeitstabelle in Downloadbereich.
BETRIEBSDRUCK
Min. 0,05 bar (bei Rückschlagventil). Max. PN 40 für das 1/2" und PN 16 für das 2"- Kugelhahn.
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-15°C +100°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Druck/Temperatur-Diagramm (Prüfung mit Wasser ausgeführt) |
Druckverlust-Diagramm (Prüfung mit Wasser ausgeführt) |
 |
|
| Durchfluss=m3/h | |
