WASSER >> RÜCKSCHLAGVENTILE >> ROBEX VT >>

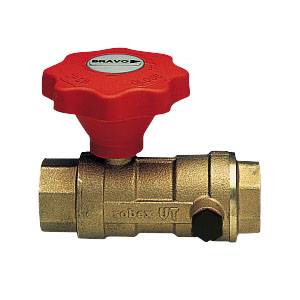

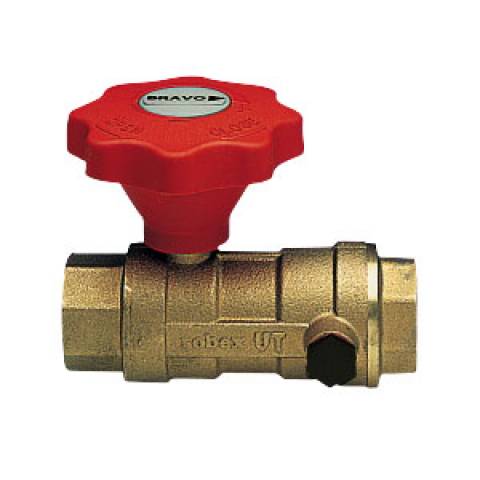

ROBEX VT - S.0490

Kugelhahn mit integr. Rückschlagventil mit Entleerung und Manometeranschluß, IG/IG, mit PLANET-Drehgriff, Messing blank.

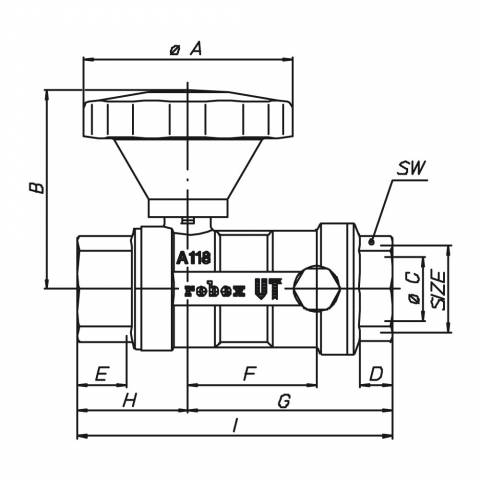

NENNWEITE1/2"3/4"1"1"1/41"1/22"
ARTIKELNUMMERS0490S04S0490S05S0490S06S0490S07S0490S08S0490S09
øA mm828282128128128
B mm68,57579115122130,5
øC Durchgang152025324050
D mm9,711,712,713,715,717,7
E mm1516,319,121,421,425,7
F mm33,538,550,5597592
G mm5865,780,293,7113,7139,7
H mm32,536,743,250,755,766,2
I mm90,5102,5123,5144,5169,5206
SW mm263239485568
Gewicht gr.430610960175024905284
ArticoloSpecifiche
S0490S04Kugelhahn mit integr. Rückschlagventil mit Entleerung und Manometeranschluß, IG/IG, mit PLANET-Drehgriff, Messing blank. - 1/2" - ISO
S0490S05Kugelhahn mit integr. Rückschlagventil mit Entleerung und Manometeranschluß, IG/IG, mit PLANET-Drehgriff, Messing blank. - 3/4" - ISO
S0490S06Kugelhahn mit integr. Rückschlagventil mit Entleerung und Manometeranschluß, IG/IG, mit PLANET-Drehgriff, Messing blank. - 1" - ISO
S0490S07Kugelhahn mit integr. Rückschlagventil mit Entleerung und Manometeranschluß, IG/IG, mit PLANET-Drehgriff, Messing blank. - 1"1/4 - ISO
S0490S08Kugelhahn mit integr. Rückschlagventil mit Entleerung und Manometeranschluß, IG/IG, mit PLANET-Drehgriff, Messing blank. - 1"1/2 - ISO
S0490S09Kugelhahn mit integr. Rückschlagventil mit Entleerung und Manometeranschluß, IG/IG, mit PLANET-Drehgriff, Messing blank. - 2" - ISO
STICHWORTE
  • Kugelhähne
  • VALVOLE DI RITEGNO
  • VALVOLE COMBINATE

Eigenschaften ROBEX VT

EIGENSCHAFTEN

Das ROBEX-VT-Dreifachventil ist eine Kombination aus dem Kugelhahn OMEGA, schwere Serie mit vollem Durchgang, dem Rückschlagventil VALSTOP, schwere Serie mit vollem Durchgang mit minimalem Druckverlust, und zwei seitlichen Wasserfassungen, eine oberhalb und eine unterhalb des Rückschlags.

Voller Durchgang, grosse Durchflusskapazität. Minimale Druckverluste. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Geräuscharme Funktionsweise. Verschleißresistent, lange Lebensdauer. Hohe Leistungen dank sorgfältiger Planung.

GEWINDE

DIN ISO 228/1 am Rückschlagventil, DIN EN 10226 Kugelhahnseitig.

ANWENDUNGEN

Hydraulische Anlagen mit heißem und kaltem Wasser. Heizungsanlagen. Druckluft.

Für besondere Anwendungen siehe die Beständigkeitstabelle in Downloadbereich.

BETRIEBSDRUCK

Min. 0,05 bar (bei Rückschlagventil). Max. PN 40 für das 1/2" und PN 16 für das 2"- Kugelhahn.
Siehe Druck/Temperatur-Diagramm.

TEMPERATURGRENZWERTE

-15°C +100°C
Siehe Druck/Temperatur-Diagramm

ANMERKUNG

Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..



Druck/Temperatur-Diagramm
(Prüfung mit Wasser ausgeführt)
Druckverlust-Diagramm
(Prüfung mit Wasser ausgeführt)
Durchfluss=m3/h
