SYSTEM- UND OEM-LÖSUNGENVALSTOP - EUROSTOP - H.0163

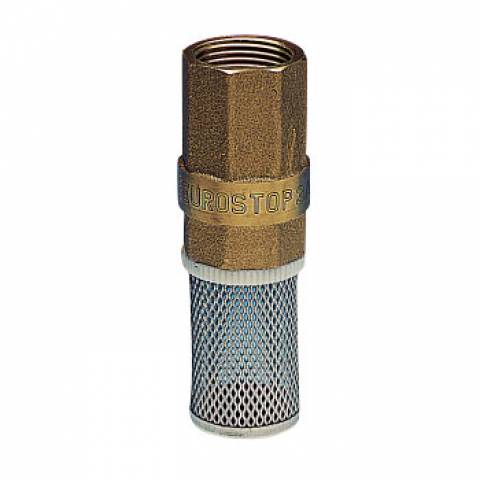

Rückschlagventil, Standard-Ausführung mit NBR-Dichtung, IG/IG, Messing blank mit Edelstahl-Saugkorb.

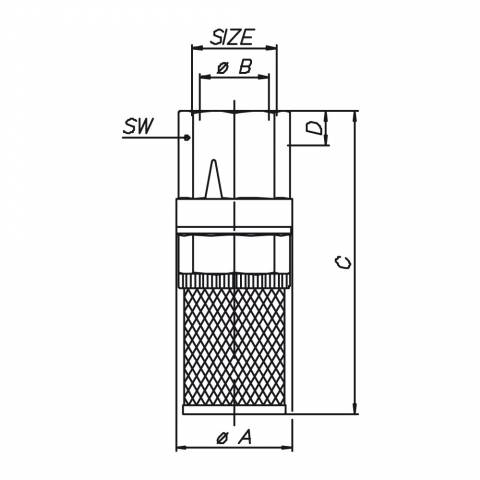

| NENNWEITE | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" | 2" 1/2 | 3" | 4" |
| ARTIKELNUMMER | H0163S04 | H0163S05 | H0163S06 | H0163S07 | H0163S08 | H0163S09 | H0163S10 | H0163S11 | H0163S12 |
| øA mm | 34 | 34,5 | 41,5 | 51 | 60 | 73 | 91 | 116,5 | 142 |
| øB Durchgang | 15 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
| C mm | 90 | 100,5 | 111 | 122 | 139,5 | 160,5 | 177,5 | 209 | 247,5 |
| D mm | 11,5 | 13 | 15 | 16 | 17 | 17 | 19 | 20,5 | 23 |
| SW mm | 25 | 31 | 38 | 47 | 55 | 67 | 84 | 98 | 124 |
| Gewicht gr. | 121 | 160 | 253 | 404 | 562 | 876 | 1600 | 2629 | 4350 |
| Articolo | Specifiche |
|---|---|
| H0163S04 | Rückschlagventil, Standard-Ausführung mit NBR-Dichtung, IG/IG, Messing blank mit Edelstahl-Saugkorb. - 1/2" - ISO |
| H0163S05 | Rückschlagventil, Standard-Ausführung mit NBR-Dichtung, IG/IG, Messing blank mit Edelstahl-Saugkorb. - 3/4" - ISO |
| H0163S06 | Rückschlagventil, Standard-Ausführung mit NBR-Dichtung, IG/IG, Messing blank mit Edelstahl-Saugkorb. - 1" - ISO |
| H0163S07 | Rückschlagventil, Standard-Ausführung mit NBR-Dichtung, IG/IG, Messing blank mit Edelstahl-Saugkorb. - 1"1/4 - ISO |
| H0163S08 | Rückschlagventil, Standard-Ausführung mit NBR-Dichtung, IG/IG, Messing blank mit Edelstahl-Saugkorb. - 1"1/2 - ISO |
| H0163S09 | Rückschlagventil, Standard-Ausführung mit NBR-Dichtung, IG/IG, Messing blank mit Edelstahl-Saugkorb. - 2" - ISO |
| H0163S10 | Rückschlagventil, Standard-Ausführung mit NBR-Dichtung, IG/IG, Messing blank mit Edelstahl-Saugkorb. - 2"1/2 - ISO |
| H0163S11 | Rückschlagventil, Standard-Ausführung mit NBR-Dichtung, IG/IG, Messing blank mit Edelstahl-Saugkorb. - 3" - ISO |
| H0163S12 | Rückschlagventil, Standard-Ausführung mit NBR-Dichtung, IG/IG, Messing blank mit Edelstahl-Saugkorb. - 4" - ISO |
STICHWORTE
- Kugelhähne
- VALVOLE DI RITEGNO
- PASSAGGIO RIDOTTO
Eigenschaften VALSTOP - EUROSTOP
VALSTOP-EUROSTOP-RÜCKSCHLAGVENTILE
Alle technischen Angaben zu den VALSTOP-Rückschlagventilen (schwere Serie) gelten auch für die EUROSTOP-Rückschlagventilen (Standardserie), abgesehen vom Druck/Temperatur-Diagramm auf dieser Seite, das nur für VALSTOP gilt.
EIGENSCHAFTEN
Minimaler Druckverlust. Geräuscharme Funktionsweise. Voller Durchgang, grosse Durchflusskapazität. Perfekte Dichtigkeit bei niedrigem und hohem Druck innerhalb eines großen Temperaturbereichs. Die verwendeten Materialien sind stabil, verschleißresistent und haben eine lange Lebensdauer. Geringer Platzverbrauch bei hoher Qualität und Spitzenleistungen dank sorgfältiger Planung.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
Für alle Arten von hydraulischen und pneumatischen Anlagen und Heizungsanlagen. Mit heissem und kaltem Wasser, Druckluft, Ölen. Für nicht aggressive Flüssigkeiten. Mit der Feder aus rostfreiem Stahl eignet es sich besonders für Anlagen mit Tauchpumpen und Druckgefässen. Mit der FKM-Dichtung (Art.Nr. H0141) eignet sich VALSTOP auch für im Allgemeinen nicht halogenierte Kohlenwasserstoffe (Benzin, Kerosin etc.).
Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.
BETRIEBSDRUCK
Min. 0,05 bar. Max. PN40 (1/4") bis zu PN16 (4").
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +100°C (Max. +130 °C mit FKM-Dichtung Art.Nr. H0141).
Siehe Druck/Temperatur-Diagramm
MINDEST-ÖFFNUNGSDRUCK
Min. 0,025 bar (25 cm Wassersäule).
Diese Angabe ist ein Richtwert und solle nicht zur Durchflussregulierung berücksichtigt werden.
MINDEST-DICHTUNGSDRUCK
Min. 0,05 bar (50 cm Wassersäule).
Diese Angabe ist ein Richtwert und solle nicht zur Durchflussregulierung berücksichtigt werden.
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Alle technischen Angaben zu den VALSTOP-Rückschlagventilen (schwere Serie) gelten auch für die EUROSTOP-Rückschlagventilen (Standardserie), abgesehen vom Druck/Temperatur-Diagramm auf dieser Seite, das nur für VALSTOP gilt.
EIGENSCHAFTEN
Minimaler Druckverlust. Geräuscharme Funktionsweise. Voller Durchgang, grosse Durchflusskapazität. Perfekte Dichtigkeit bei niedrigem und hohem Druck innerhalb eines großen Temperaturbereichs. Die verwendeten Materialien sind stabil, verschleißresistent und haben eine lange Lebensdauer. Geringer Platzverbrauch bei hoher Qualität und Spitzenleistungen dank sorgfältiger Planung.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
Für alle Arten von hydraulischen und pneumatischen Anlagen und Heizungsanlagen. Mit heissem und kaltem Wasser, Druckluft, Ölen. Für nicht aggressive Flüssigkeiten. Mit der Feder aus rostfreiem Stahl eignet es sich besonders für Anlagen mit Tauchpumpen und Druckgefässen. Mit der FKM-Dichtung (Art.Nr. H0141) eignet sich VALSTOP auch für im Allgemeinen nicht halogenierte Kohlenwasserstoffe (Benzin, Kerosin etc.).
Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.
BETRIEBSDRUCK
Min. 0,05 bar. Max. PN40 (1/4") bis zu PN16 (4").
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +100°C (Max. +130 °C mit FKM-Dichtung Art.Nr. H0141).
Siehe Druck/Temperatur-Diagramm
MINDEST-ÖFFNUNGSDRUCK
Min. 0,025 bar (25 cm Wassersäule).
Diese Angabe ist ein Richtwert und solle nicht zur Durchflussregulierung berücksichtigt werden.
MINDEST-DICHTUNGSDRUCK
Min. 0,05 bar (50 cm Wassersäule).
Diese Angabe ist ein Richtwert und solle nicht zur Durchflussregulierung berücksichtigt werden.
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Druck/Temperatur-Diagramm (Prüfung mit Wasser ausgeführt) |
Druckverlust-Diagramm (Prüfung mit Wasser ausgeführt) |
 |
|
| Durchfluss=m3/h | |
