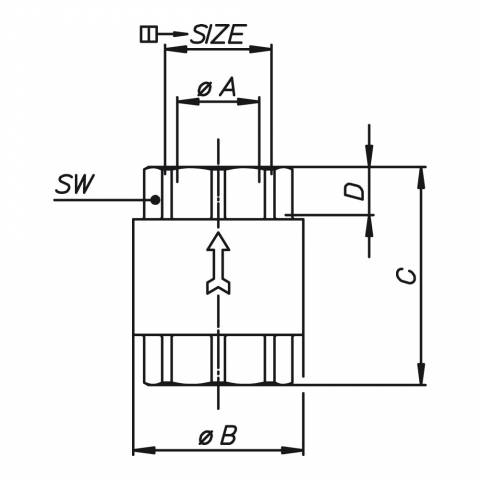

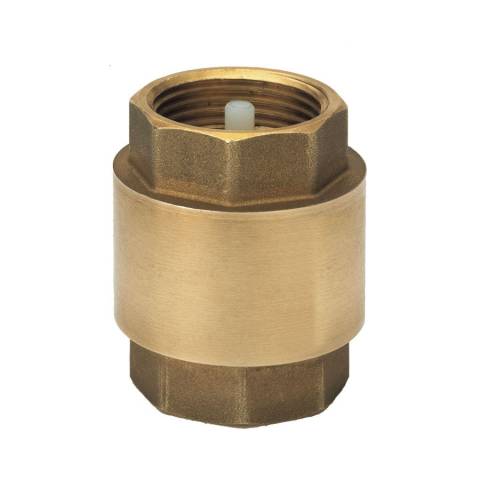

Rückschlagventil Standard Ausführung mit NBR-Dichtung, IG/IG, mit Nylonventilteller, Messing blank.
| NENNWEITE | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" | 2" 1/2 | 3" | 4" |
| ARTIKELNUMMER | H0171S04 | H0171S05 | H0171S06 | H0171S07 | H0171S08 | H0171S09 | H0171S10 | H0171S11 | H0171S12 |
| øA Durchgang | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| øB mm | 31 | 39 | 47 | 56 | 66 | 83 | 107 | 109 | 140 |
| C mm | 45 | 50 | 58 | 64 | 69 | 77 | 87 | 102 | 112 |
| D mm | 11 | 11 | 14 | 17 | 15 | 17 | 17 | 21 | 21 |
| Durchgang | 115 | 190 | 272 | 412 | 585 | 760 | 900 | 1745 | 2700 |
| Articolo | Specifiche |
|---|---|
| H0171S04 | Rückschlagventil Standard Ausführung mit NBR-Dichtung, IG/IG, mit Nylonventilteller, Messing blank. - 1/2" - ISO |
| H0171S05 | Rückschlagventil Standard Ausführung mit NBR-Dichtung, IG/IG, mit Nylonventilteller, Messing blank. - 3/4" - ISO |
| H0171S06 | Rückschlagventil Standard Ausführung mit NBR-Dichtung, IG/IG, mit Nylonventilteller, Messing blank. - 1" - ISO |
| H0171S07 | Rückschlagventil Standard Ausführung mit NBR-Dichtung, IG/IG, mit Nylonventilteller, Messing blank. - 1"1/4 - ISO |
| H0171S08 | Rückschlagventil Standard Ausführung mit NBR-Dichtung, IG/IG, mit Nylonventilteller, Messing blank. - 1"1/2 - ISO |
| H0171S09 | Rückschlagventil Standard Ausführung mit NBR-Dichtung, IG/IG, mit Nylonventilteller, Messing blank. - 2" - ISO |
| H0171S10 | Rückschlagventil Standard Ausführung mit NBR-Dichtung, IG/IG, mit Nylonventilteller, Messing blank. - 2"1/2 - ISO |
| H0171S11 | Rückschlagventil Standard Ausführung mit NBR-Dichtung, IG/IG, mit Nylonventilteller, Messing blank. - 3" - ISO |
| H0171S12 | Rückschlagventil Standard Ausführung mit NBR-Dichtung, IG/IG, mit Nylonventilteller, Messing blank. - 4" - ISO |
