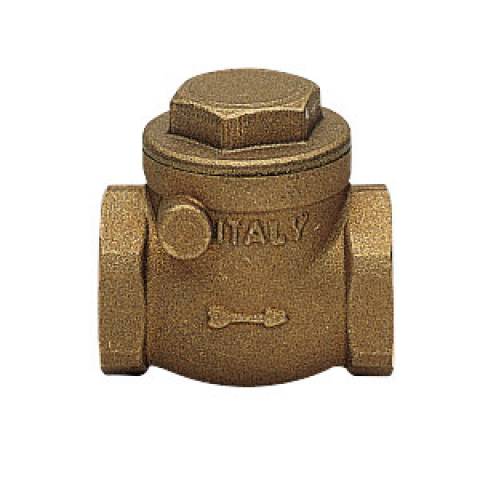

Rückschlagklappe, IG/IG, NBR-Dichtung, Messing blank.

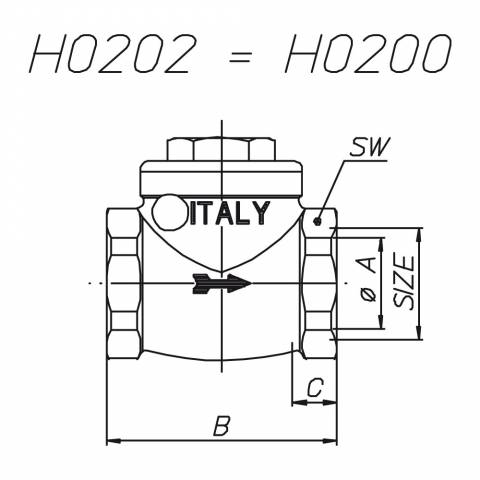

| NENNWEITE | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" | 2" 1/2 | 3" | 4" |
| ARTIKELNUMMER | H0202S04 | H0202S05 | H0202S06 | H0202S07 | H0202S08 | H0202S09 | H0202S10 | H0202S11 | H0202S12 |
| øA Durchgang | 15 | 20 | 25 | 33 | 37 | 47 | 55 | 70 | 90 |
| B mm | 47 | 53 | 63 | 70 | 88 | 97 | 120 | 135 | 180 |
| C mm | 9 | 10 | 11 | 12 | 12 | 14 | 17 | 17 | 23 |
| SW mm | 25 | 31 | 38 | 47 | 55 | 68 | 82 | 98 | 128 |
| PN bar | 12 | 12 | 12 | 10 | 10 | 10 | 8 | 8 | 8 |
| Gewicht gr. | 173 | 226 | 373 | 454 | 745 | 1050 | 1650 | 2300 | 3900 |
| Articolo | Specifiche |
|---|---|
| H0202S04 | Rückschlagklappe, IG/IG, NBR-Dichtung, Messing blank. - 1/2" - ISO |
| H0202S05 | Rückschlagklappe, IG/IG, NBR-Dichtung, Messing blank. - 3/4" - ISO |
| H0202S06 | Rückschlagklappe, IG/IG, NBR-Dichtung, Messing blank. - 1" - ISO |
| H0202S07 | Rückschlagklappe, IG/IG, NBR-Dichtung, Messing blank. - 1"1/4 - ISO |
| H0202S08 | Rückschlagklappe, IG/IG, NBR-Dichtung, Messing blank. - 1"1/2 - ISO |
| H0202S09 | Rückschlagklappe, IG/IG, NBR-Dichtung, Messing blank. - 2" - ISO |
| H0202S10 | Rückschlagklappe, IG/IG, NBR-Dichtung, Messing blank. - 2"1/2 - ISO |
| H0202S11 | Rückschlagklappe, IG/IG, NBR-Dichtung, Messing blank. - 3" - ISO |
| H0202S12 | Rückschlagklappe, IG/IG, NBR-Dichtung, Messing blank. - 4" - ISO |
