ANSCHLUSSBESCHREIBUNG (2 DRÄHTE, SPST)
KLEMME
|
FARBE
|
TYP
|
ANSCHLUSS
|
BESCHREIBUNG
|
1
|
BLAU
|
EINGANG
|
NEUTRAL
|
NEUTRAL
|
2
|
SCHWARZ
|
EINGANG
|
PHASE
|
SPANNUNGSVERSORGUNG
|
3
|
BRAUN
|
SCHALTUNG
|
PHASE
|
WIRD DIE PHASE AN DIE KLEMME 3
|
4
|
WEISS/GRAU
|
AUSGANG
|
PHASE
|
ANGESCHLOSSEN, ÖFFNET DER
|
5
|
GELB/GRÜN
|
ERDUNG
|
ERDUNG
|
KUGELHAHN; BEI FEHLENDEM
|

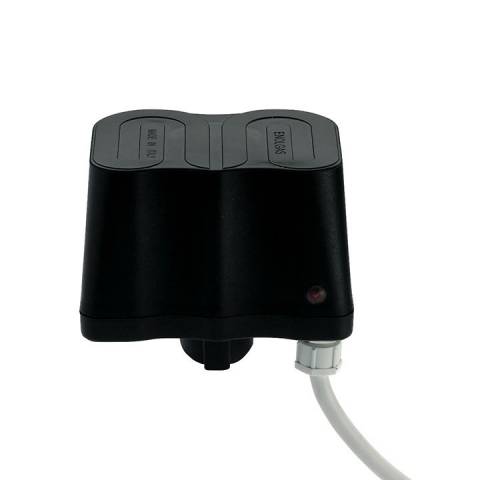

ELEKTRISCHE PROPORTIONALE STELLANTRIEBE MIT STECKVERBINDER QM (QUICK MOUNTING)
ART.NR
|
S2912
|
SPANNUNGSVERSORGUNG
|
24V 50-60Hz
|
LEISTUNGSAUFNAHME
|
5 W
|
DREHMOMENT
|
10 Nm max.
|
LAUFZEIT [S/90°]
|
60
|
DREHSINN
|
zwei Drehrichtungen
|
BAUART
|
Steckverbinder QM (Quick Mounting)
|
SCHWENKBEREICH
|
90°
|
EINGÄNGE
|
1 (rot) Neutral, 2 (blau) Phase, 3 (grün) Steuersignal 0 … 10 VDC
|
AUSGÄNGE
|
Positionsrückmeldung 0 … 10 VDC , integrierte potentialfreie Mikroschalter
|
SCHUTZART
|
IP54
|
ELEKTRISCHE ANSCHLUSSEE
|
7 Anschlussklemme, Kabel isoliert
|
GEWICHT
|
0.8 Kg
|
TEMPERATURBEREICH
|
-20°C bis 80°C
|
ELEKTRISCHE SCHALTPLÄNE
|
|
1 - NEUTRAL 24V 50/60HZ (5W) 2 - PHASE 24V 50/60HZ (5W) 3 - 0..10V STEUERSIGNAL 4 - 0..10V POSITIONSRÜCKMELDUNG 5 - N.C. MIKRO 6 - MIKROSCHALTER HAUPTKONTAKT 7 - N.O. MIKRO
|
ANSCHLUSSBESCHREIBUNG UND EINSTELLUNGEN
KLEMME
|
FARBE
|
TYP
|
ANSCHLUSS
|
BESCHREIBUNG
|
1
|
ROT
|
EINGANG
|
NEUTRAL
|
NEUTRAL
|
2
|
BLAU
|
EINGANG
|
PHASE
|
SPANNUNGSVERSORGUNG
|
3
|
GRÜN
|
EINGANG
|
ANSTEUERUNG
|
STEUERSIGNAL 0 … 10 VDC
|
4
|
ROSA
|
AUSGANG
|
-
|
POSITIONSRÜCKMELDUNG
|
5
|
WEISS
|
AUSGANG
|
MIKRO
|
0 … 10 VDC
|
6
|
BRAUN
|
COM
|
MIKRO
|
N.C. MIKRO: BEI GESCHLOSSENEM
|
7
|
GRAU
|
AUSGANG
|
MIKRO
|
KUGELHAHN, MIT DEM
|
KUGELSTARTPUNKTSIGNAL einstellbar (0 bis 5 VDC) mittels Einstellschraube auf dem Gehäuse
KUGELENDPUNKTSIGNAL einstellbar (2 bis 10 VDC) mittels Einstellschraube auf dem Gehäuse
MIKROSCHALTPUNKT einstellbar (0 bis 10 VDC) mittels Einstellschraube auf dem Gehäuse
LED-BETRIEBSZUSTAND Grün: in Betrieb Grün blinkend: Position erreicht Rot: Mikroschalter ON Rot blinkend: Fehlermeldung
ELEKTRISCHE STELLANTRIEBE
|
|
|
ELEKTROSTELLANTRIEBE HEAVY DUTY (INDUSTRIE)
|
ELEKTROSTELLANTRIEBE LITE
|
PROPORTIONALER ELEKTROSTELLANTRIEBE HEAVY DUTY (INDUSTRIE)
|
Spannungsversorgung 24/110/230V A.C. 50 Hz Schutzart: IP 65 Stromaufnahme: 4,4VA Temperaturbereich: -10°C +70°C Drehmoment: 9,8 Nm Elektrische Ausstattung: mit/ohne integrierteM Mikro Laufzeit: 35 s / 90° Andere Laufzeiten auf Anfrage
|
Spannungsversorgung 24/230V A.C. 50 Hz Schutzart: IP 54 Stromaufnahme: 4,4VA Temperaturbereich: -10°C +70°C Drehmoment: 8 Nm Elektrische Ausstattung: mit integriertem Mikro Laufzeit: 45 s / 90° Drehrichtungen: zwei Sonderausführungen auf Anfrage
|
Spannungsversorgung: 24/110/230V A.C. 50 Hz Schutzart: IP 55 Temperaturbereich: -10°C +70°C Drehmoment: 9,8 Nm Laufzeit: 48 s / 90° Steuersignal : 4-20 mA (0-20 mA; 0-10 VDC) Schwenkbereich: 0-90° , 0-180°
|
|
