SYSTEM- UND OEM-LÖSUNGENAUTOMATISIERUNG - A.1011X TOPAZ DIN F4 PN40

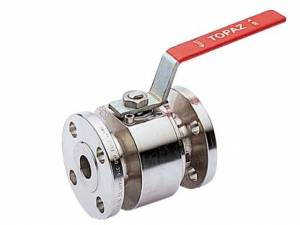

Flanschkugelhahn Edelstahl aus Vollmaterial PN40, DN65-200, schwere Ausführung, voller Durchgang
Flanschkugelhahn Edelstahl aus Vollmaterial PN40, schwere Ausführung, voller Durchgang
Gehäuse: 1.4401
Kugel: 1.4401
Schaltwelle: 1.4401
Dichtungen: PTFE, verstärkt
Ausführung: B-Vollmaterial, F-Guss, ND- kein Kugelüberstand (im geöffneten und geschlossenem Zustand)
technische Dokumentation siehe Unterlagen
Gehäuse: 1.4401
Kugel: 1.4401
Schaltwelle: 1.4401
Dichtungen: PTFE, verstärkt
Ausführung: B-Vollmaterial, F-Guss, ND- kein Kugelüberstand (im geöffneten und geschlossenem Zustand)
technische Dokumentation siehe Unterlagen
| NENNWEITE | 2 1/2" | 4" | 5" | 6" | 8" |
| ARTIKELNUMMER | A1011X10 | A1011X12 | A1011X13 | A1011X14 | A1011X15 |
| DN | 65 | 100 | 125 | 150 | 200 |
| PN | 40 | 40 | 40 | 40 | 40 |
| AUSFÜHRUNG | B-ND | B-ND | B-ND | B-ND | B-ND |
STICHWORTE
Eigenschaften AUTOMATISIERUNG
Werkstoffübersicht
Werkstoff: 1.4571
Legierung: X6CrNiMoTi17-12-2
AISI: AISI316Ti
Unser Standard-Werkstoff in der Drehteilbearbeitung. Alle Gewindefittings werden vorwiegend aus diesem Werkstoff gefertigt. Apparate und Bauteile der chemischen Industrie, Textil-Industrie, Zelluloseherstellung, Färbereien, sowie in der Foto-, Farben-, Kunstharz- und Gummiindustrie.
Werkstoff: 1.4541
Legierung: X6CrNiTi18-10
AISI: AISI321
Apparate und Bauteile der Nahrungsmittel-Industrie, Genussmittel-, Film und Foto-Industrie, sowie für Gebrauchsgegenstände im Haushalt
Werkstoff: 1.4539
Legierung: X2CrNiMoN22-5-3
Besonders gut beständig gegenüber stark angreifenden Medien wie Phosphor-, Schwefel- und Salzsäure, hohe Lochfraß- und Spannungsrisskorrosionsbeständigkeit
Werkstoff: 1.4462
Legierung: X6CrNiMoTi17-12-2
Chemische und Petrochemische Industrie, hohe Beständigkeit gegen Spannungsrisskorrosion in chlorhaltigen Medien und gegen Lochfraß, auch geschweißt beständig gegen interkristalline Korrosion
Werkstoff: 1.4401
Legierung: X5CrNiMo17-12-2
AISI: AISI316
Teile und Apparate in der Zellstoff-, Zellwolle-, Textil-, Öl- und Kunstseiden-Industrie, Molkereien, Brauereien.
Werkstoff: 1.4404
Legierung: X2CrNiMo17-13-2
AISI: AISI316L
Teile und Apparate in der Zellstoff-, Zellwolle-, Textil-, Öl- und Kunstseiden-Industrie, Molkereien, Brauereien. Einsatz als Gusswerkstoff bei Feingussfittings.
Werkstoff: 1.4408
Legierung: G-X6CrNiMo18-10
AISI: (ähnlich AISI316)
Einsatz als Gusswerkstoff bei Feingussfittings.
Werkstoff: 1.4435
Legierung: X5CrNiMo17-13- 3
AISI: AISI316L br>
Geschweißte Teile erhöhter Beständigkeit in der Zellstoff-, Zellwolle-, Textil- und Kunstseiden-Industrie.
Werkstoff: 1.4436
Legierung: X5CrNiMo17-13- 3
AISI: AISI316
Geschweißte und gegossene Teile erhöhter Beständigkeit in der Zellstoff-, Zellwolle-, Textil- und Kunstseiden-Industrie. Vorwiegender Einsatz als Gusswerkstoff bei Feingussfittings
Werkstoff: 1.4305
Legierung: X10CrNiS18-9
AISI: AISI303
Drehteile der Nahrungsmittel- und Molkerei-Industrie, Foto-, Farben-, Öl-, Seifen-, Papier- und Textilindustrie
Werkstoff: 1.4301
Legierung: X5CrNi18-10
AISI: AISI304
Apparate und Geräte der Nahrungsmittelindustrie (schweißbar, gut polierbar und besonders gut tief ziehbar, verschleißfest)
Werkstoff: 1.4021
Legierung: X20Cr13
AISI: AISI420
Konstruktionsteile höherer Festigkeit, wie Achsen Wellen, Pumpenteile, Kolbenstangen, Ventilkegel, Düsennadeln, Schiffsschrauben.
Werkstoff: 1.4571
Legierung: X6CrNiMoTi17-12-2
AISI: AISI316Ti
Unser Standard-Werkstoff in der Drehteilbearbeitung. Alle Gewindefittings werden vorwiegend aus diesem Werkstoff gefertigt. Apparate und Bauteile der chemischen Industrie, Textil-Industrie, Zelluloseherstellung, Färbereien, sowie in der Foto-, Farben-, Kunstharz- und Gummiindustrie.
Werkstoff: 1.4541
Legierung: X6CrNiTi18-10
AISI: AISI321
Apparate und Bauteile der Nahrungsmittel-Industrie, Genussmittel-, Film und Foto-Industrie, sowie für Gebrauchsgegenstände im Haushalt
Werkstoff: 1.4539
Legierung: X2CrNiMoN22-5-3
Besonders gut beständig gegenüber stark angreifenden Medien wie Phosphor-, Schwefel- und Salzsäure, hohe Lochfraß- und Spannungsrisskorrosionsbeständigkeit
Werkstoff: 1.4462
Legierung: X6CrNiMoTi17-12-2
Chemische und Petrochemische Industrie, hohe Beständigkeit gegen Spannungsrisskorrosion in chlorhaltigen Medien und gegen Lochfraß, auch geschweißt beständig gegen interkristalline Korrosion
Werkstoff: 1.4401
Legierung: X5CrNiMo17-12-2
AISI: AISI316
Teile und Apparate in der Zellstoff-, Zellwolle-, Textil-, Öl- und Kunstseiden-Industrie, Molkereien, Brauereien.
Werkstoff: 1.4404
Legierung: X2CrNiMo17-13-2
AISI: AISI316L
Teile und Apparate in der Zellstoff-, Zellwolle-, Textil-, Öl- und Kunstseiden-Industrie, Molkereien, Brauereien. Einsatz als Gusswerkstoff bei Feingussfittings.
Werkstoff: 1.4408
Legierung: G-X6CrNiMo18-10
AISI: (ähnlich AISI316)
Einsatz als Gusswerkstoff bei Feingussfittings.
Werkstoff: 1.4435
Legierung: X5CrNiMo17-13- 3
AISI: AISI316L br>
Geschweißte Teile erhöhter Beständigkeit in der Zellstoff-, Zellwolle-, Textil- und Kunstseiden-Industrie.
Werkstoff: 1.4436
Legierung: X5CrNiMo17-13- 3
AISI: AISI316
Geschweißte und gegossene Teile erhöhter Beständigkeit in der Zellstoff-, Zellwolle-, Textil- und Kunstseiden-Industrie. Vorwiegender Einsatz als Gusswerkstoff bei Feingussfittings
Werkstoff: 1.4305
Legierung: X10CrNiS18-9
AISI: AISI303
Drehteile der Nahrungsmittel- und Molkerei-Industrie, Foto-, Farben-, Öl-, Seifen-, Papier- und Textilindustrie
Werkstoff: 1.4301
Legierung: X5CrNi18-10
AISI: AISI304
Apparate und Geräte der Nahrungsmittelindustrie (schweißbar, gut polierbar und besonders gut tief ziehbar, verschleißfest)
Werkstoff: 1.4021
Legierung: X20Cr13
AISI: AISI420
Konstruktionsteile höherer Festigkeit, wie Achsen Wellen, Pumpenteile, Kolbenstangen, Ventilkegel, Düsennadeln, Schiffsschrauben.
