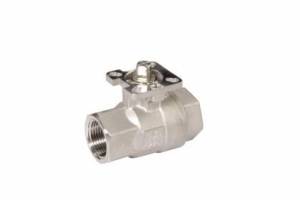

2 teiliger Edelstahlkugelhahn mit Innengewinde, voller Durchgang, PN100, DN8 - 50, mit integriertem Aufbauflansch
Gehäuse 1,4408
Endstück 1,4408
Kugeldichtung PTFE
Druckring PTFE
Gehäusedichtung PTFE
Schaltwellendichtung PTFE leitf.
Stopfbuchsmutter 1,4401
Tellerfeder 1,4301
Mutter 1,4301
Sicherungsring 1,4301
Schaltwelle 1,4401
O-Ring Viton
Kugel 1,4401
Anti-static-Kugel 1,4401

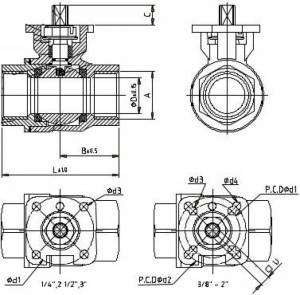

| NENNWEITE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |
| ARTIKELNUMMER | VL42202 | VL42203 | VL42204 | VL42205 | VL42206 | VL42207 | VL42208 | VL42209 |
| D | 11,6 | 12,7 | 15 | 20 | 25 | 31,8 | 38 | 50,8 |
| B | 24,55 | 24,55 | 30,5 | 32,7 | 37,65 | 43,65 | 47,4 | 55,8 |
| L | 50,9 | 50,9 | 62,8 | 65,4 | 75,2 | 87,3 | 95 | 111,3 |
| U | 9 | 9 | 9 | 11 | 11 | 11 | 11 | 14 |
| d1 | 36 | 36 | 36 | 42 | 42 | 42 | 42 | 50 |
| d2 | ---- | 42 | 42 | 50 | 50 | 50 | 50 | 70 |
| d3 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 6,5 |
| d4 | ---- | 5,5 | 5,5 | 6,5 | 6,5 | 6,5 | 6,5 | 8,5 |
| ISO5211 | F03 | F03.F04 | F03.F04 | F04.F05 | F04.F05 | F04.F05 | F04.F05 | F05.F07 |
| C | 7 | 7 | 7,5 | 12 | 12 | 11 | 12 | 15,5 |
