Gehäuse 1,4408
Endstück 1,4408
Kugeldichtung PTFE
Druckring PTFE
Gehäusedichtung PTFE
Schaltwellendichtung PTFE leitf.
Stopfbuchsmutter 1,4401
Tellerfeder 1,4301
Mutter 1,4301
Sicherungsring 1,4301
Schaltwelle 1,4401
O-Ring Viton
Kugel 1,4401
Anti-static-Kugel 1,4401

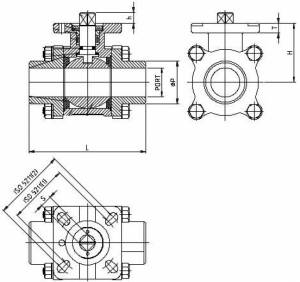

NENNWEITE | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
ARTIKELNUMMER | VL521B03 | VL521B04 | VL521B05 | VL521B06 | VL521B07 | VL521B08 | VL521B09 | VL521B10 | VL521B11 | VL521B12 |
PORT | 12 | 16 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
L | 75 | 75 | 90 | 100 | 110 | 125 | 150 | 190 | 220 | 270 |
H | 40 | 40 | 44 | 52 | 58 | 68 | 77 | 98 | 110 | 138 |
h | 9 | 9 | 9 | 12 | 12 | 16 | 16 | 19 | 19 | 24 |
S | 9 | 9 | 9 | 11 | 11 | 14 | 14 | 17 | 17 | 22 |
T | 9 | 9 | 9 | 10 | 10 | 13 | 13 | 13 | 13 | 20 |
DP | 20 | 23 | 28 | 34 | 41 | 49 | 62 | 78 | 94 | 125 |
Nm | 5 | 7 | 9 | 13 | 20 | 28 | 37 | 49 | 54 | 62 |
ISO 5211 | F3 | F3 | F3 | F4 | F4 | F5 | F5 | F7 | F7 | F10 |
Eigenschaften AUTOMATISIERUNG
Werkstoffübersicht
Werkstoff: 1.4571
Legierung: X6CrNiMoTi17-12-2
AISI: AISI316Ti
Unser Standard-Werkstoff in der Drehteilbearbeitung. Alle Gewindefittings werden vorwiegend aus diesem Werkstoff gefertigt.
Apparate und Bauteile der chemischen Industrie, Textil-Industrie, Zelluloseherstellung, Färbereien, sowie in der Foto-, Farben-, Kunstharz- und Gummiindustrie.
Werkstoff: 1.4541
Legierung: X6CrNiTi18-10
AISI: AISI321
Apparate und Bauteile der Nahrungsmittel-Industrie, Genussmittel-, Film und Foto-Industrie, sowie für Gebrauchsgegenstände im Haushalt
Werkstoff: 1.4539
Legierung: X2CrNiMoN22-5-3
Besonders gut beständig gegenüber stark angreifenden Medien wie Phosphor-, Schwefel- und Salzsäure, hohe Lochfraß- und Spannungsrisskorrosionsbeständigkeit
Werkstoff: 1.4462
Legierung: X6CrNiMoTi17-12-2
Chemische und Petrochemische Industrie, hohe Beständigkeit gegen Spannungsrisskorrosion in chlorhaltigen Medien und gegen Lochfraß, auch geschweißt beständig gegen interkristalline Korrosion
Werkstoff: 1.4401
Legierung: X5CrNiMo17-12-2
AISI: AISI316
Teile und Apparate in der Zellstoff-, Zellwolle-, Textil-, Öl- und Kunstseiden-Industrie, Molkereien, Brauereien.
Werkstoff: 1.4404
Legierung: X2CrNiMo17-13-2
AISI: AISI316L
Teile und Apparate in der Zellstoff-, Zellwolle-, Textil-, Öl- und Kunstseiden-Industrie, Molkereien, Brauereien. Einsatz als Gusswerkstoff bei Feingussfittings.
Werkstoff: 1.4408
Legierung: G-X6CrNiMo18-10
AISI: (ähnlich AISI316)
Einsatz als Gusswerkstoff bei Feingussfittings.
Werkstoff: 1.4435
Legierung: X5CrNiMo17-13- 3
AISI: AISI316L br>
Geschweißte Teile erhöhter Beständigkeit in der Zellstoff-, Zellwolle-, Textil- und Kunstseiden-Industrie.
Werkstoff: 1.4436
Legierung: X5CrNiMo17-13- 3
AISI: AISI316
Geschweißte und gegossene Teile erhöhter Beständigkeit in der Zellstoff-, Zellwolle-, Textil- und Kunstseiden-Industrie. Vorwiegender Einsatz als Gusswerkstoff bei Feingussfittings
Werkstoff: 1.4305
Legierung: X10CrNiS18-9
AISI: AISI303
Drehteile der Nahrungsmittel- und Molkerei-Industrie, Foto-, Farben-, Öl-, Seifen-, Papier- und Textilindustrie
Werkstoff: 1.4301
Legierung: X5CrNi18-10
AISI: AISI304
Apparate und Geräte der Nahrungsmittelindustrie (schweißbar, gut polierbar und besonders gut tief ziehbar, verschleißfest)
Werkstoff: 1.4021
Legierung: X20Cr13
AISI: AISI420
Konstruktionsteile höherer Festigkeit, wie Achsen Wellen, Pumpenteile, Kolbenstangen, Ventilkegel, Düsennadeln, Schiffsschrauben.
