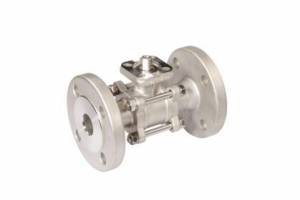

3-teiliger Kugelhahn mit DIN/ISO Anbauflansch und DIN Flanschen
PN 40 DN 15-100
Gehäuse 1,4408
Endstück 1,4408
Kugeldichtung PTFE
Druckring PTFE
Gehäusedichtung PTFE
Schaltwellendichtung PTFE leitf.
Stopfbuchsmutter 1,4401
Tellerfeder 1,4301
Mutter 1,4301
Sicherungsring 1,4301
Schaltwelle 1,4401
O-Ring Viton
Kugel 1,4401
Anti-static-Kugel 1,4401

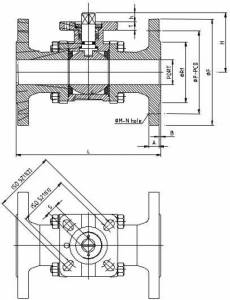

NENNWEITE | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
ARTIKELNUMMER | VL521F04 | VL521F05 | VL521F06 | VL521F07 | VL521F08 | VL521F09 | VL521F10 | VL521F11 | VL521F12 |
PORT | 16 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
H | 47 | 53 | 64 | 70 | 84 | 93 | 117 | 129 | 162 |
h | 7 | 9 | 12 | 12 | 16 | 16 | 19 | 19 | 24 |
S | 9 | 9 | 11 | 11 | 14 | 14 | 17 | 17 | 22 |
T | 9 | 9 | 10 | 10 | 13 | 13 | 13 | 13 | 20 |
DP | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 |
A | 16 | 18 | 18 | 18 | 18 | 20 | 22 | 24 | 24 |
B | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 |
DF | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 |
Drf | 45 | 58 | 68 | 78 | 88 | 102 | 122 | 138 | 162 |
M | 14 | 14 | 14 | 18 | 18 | 18 | 18 | 18 | 22 |
N | 4 | 4 | 4 | 4 | 4 | 4 | 8 | 8 | 8 |
ISO 5211 | F3 | F3 | F4 | F4 | F5 | F5 | F7 | F7 | F10 |
Eigenschaften AUTOMATISIERUNG
Werkstoffübersicht
Werkstoff: 1.4571
Legierung: X6CrNiMoTi17-12-2
AISI: AISI316Ti
Unser Standard-Werkstoff in der Drehteilbearbeitung. Alle Gewindefittings werden vorwiegend aus diesem Werkstoff gefertigt.
Apparate und Bauteile der chemischen Industrie, Textil-Industrie, Zelluloseherstellung, Färbereien, sowie in der Foto-, Farben-, Kunstharz- und Gummiindustrie.
Werkstoff: 1.4541
Legierung: X6CrNiTi18-10
AISI: AISI321
Apparate und Bauteile der Nahrungsmittel-Industrie, Genussmittel-, Film und Foto-Industrie, sowie für Gebrauchsgegenstände im Haushalt
Werkstoff: 1.4539
Legierung: X2CrNiMoN22-5-3
Besonders gut beständig gegenüber stark angreifenden Medien wie Phosphor-, Schwefel- und Salzsäure, hohe Lochfraß- und Spannungsrisskorrosionsbeständigkeit
Werkstoff: 1.4462
Legierung: X6CrNiMoTi17-12-2
Chemische und Petrochemische Industrie, hohe Beständigkeit gegen Spannungsrisskorrosion in chlorhaltigen Medien und gegen Lochfraß, auch geschweißt beständig gegen interkristalline Korrosion
Werkstoff: 1.4401
Legierung: X5CrNiMo17-12-2
AISI: AISI316
Teile und Apparate in der Zellstoff-, Zellwolle-, Textil-, Öl- und Kunstseiden-Industrie, Molkereien, Brauereien.
Werkstoff: 1.4404
Legierung: X2CrNiMo17-13-2
AISI: AISI316L
Teile und Apparate in der Zellstoff-, Zellwolle-, Textil-, Öl- und Kunstseiden-Industrie, Molkereien, Brauereien. Einsatz als Gusswerkstoff bei Feingussfittings.
Werkstoff: 1.4408
Legierung: G-X6CrNiMo18-10
AISI: (ähnlich AISI316)
Einsatz als Gusswerkstoff bei Feingussfittings.
Werkstoff: 1.4435
Legierung: X5CrNiMo17-13- 3
AISI: AISI316L br>
Geschweißte Teile erhöhter Beständigkeit in der Zellstoff-, Zellwolle-, Textil- und Kunstseiden-Industrie.
Werkstoff: 1.4436
Legierung: X5CrNiMo17-13- 3
AISI: AISI316
Geschweißte und gegossene Teile erhöhter Beständigkeit in der Zellstoff-, Zellwolle-, Textil- und Kunstseiden-Industrie. Vorwiegender Einsatz als Gusswerkstoff bei Feingussfittings
Werkstoff: 1.4305
Legierung: X10CrNiS18-9
AISI: AISI303
Drehteile der Nahrungsmittel- und Molkerei-Industrie, Foto-, Farben-, Öl-, Seifen-, Papier- und Textilindustrie
Werkstoff: 1.4301
Legierung: X5CrNi18-10
AISI: AISI304
Apparate und Geräte der Nahrungsmittelindustrie (schweißbar, gut polierbar und besonders gut tief ziehbar, verschleißfest)
Werkstoff: 1.4021
Legierung: X20Cr13
AISI: AISI420
Konstruktionsteile höherer Festigkeit, wie Achsen Wellen, Pumpenteile, Kolbenstangen, Ventilkegel, Düsennadeln, Schiffsschrauben.
