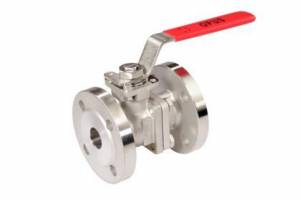

2 teiliger Flanschkugelhahn, voller Durchgang, PN40, F4 Baulänge
Gehäuse 1,4408
Einschraubstutzen 1,4408
Kugel 1,4401
Kugeldichtung PTFE verstärkt
Gehäusedichtung PTFE
Schaltwelle 1,4401
Druckring PTFE verstärkt
Schaltwellendichtung PTFE/PTFE leitfähig
Stopfbuchse 1,4301
Tellerfeder 1,431
Sicherungsblech 1,4301
Sechskantmutter A2-70
Anschlagplatte 1,4308
Sechskantschraube A2-70
Anti-static-Kugel 1,4401
Anschlag A2-70
Griff 1,4308

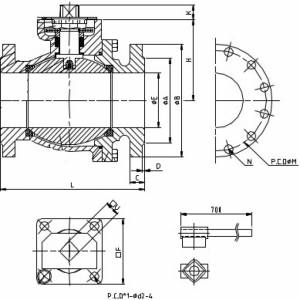

NENNWEITE | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
ARTIKELNUMMER | VL840KV04F4 | VL840KV05F4 | VL840KV06F4 | VL840KV07F4 | VL840KV08F4 | VL840KV09F4 | VL840KV10F4 | VL840KV11F4 | VL840KV12F4 |
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
l1 F4 | 115 | 120 | 125 | 130 | 140 | 150 | 170 | 180 | 75,5 |
l2 F4 | 48,5 | 51,5 | 52 | 57 | 59 | 62 | 72 | 71,2 | 350 |
l1 F1 | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 235,5 |
l2 F1 | 63,5 | 81,5 | 87 | 107 | 119 | 142 | 192 | 201,2 | 131 |
h1 | 50 | 53,5 | 58,5 | 71 | 76 | 83,5 | 95 | 113 | 22 |
h2 vierkant | 11 | 11 | 14 | 14 | 17 | 17 | 17 | 22 | 20,5 |
h2 zweiflach | 12 | 12 | 15,5 | 15,5 | 18,5 | 18,5 | 18,5 | 20,5 | 212,5 |
h3 | 92 | 95,5 | 100,5 | 113 | 122,5 | 130 | 141,5 | 194,5 | 400 |
R | 180 | 180 | 180 | 180 | 300 | 300 | 300 | 400 | F10 |
ISO 5211 | F05 | F05 | F05 | F05 | F07 | F07 | F07 | F10 | 22 |
SW vierkant | 11 | 11 | 14 | 14 | 17 | 17 | 17 | 22 | 19 |
SW zweiflach | 11 | 11 | 14 | 14 | 17 | 17 | 17 | 19 | 26 |
D | 14 | 14 | 18 | 18 | 22 | 22 | 22 | 26 | 30 30 |
Eigenschaften AUTOMATISIERUNG
Werkstoffübersicht
Werkstoff: 1.4571
Legierung: X6CrNiMoTi17-12-2
AISI: AISI316Ti
Unser Standard-Werkstoff in der Drehteilbearbeitung. Alle Gewindefittings werden vorwiegend aus diesem Werkstoff gefertigt.
Apparate und Bauteile der chemischen Industrie, Textil-Industrie, Zelluloseherstellung, Färbereien, sowie in der Foto-, Farben-, Kunstharz- und Gummiindustrie.
Werkstoff: 1.4541
Legierung: X6CrNiTi18-10
AISI: AISI321
Apparate und Bauteile der Nahrungsmittel-Industrie, Genussmittel-, Film und Foto-Industrie, sowie für Gebrauchsgegenstände im Haushalt
Werkstoff: 1.4539
Legierung: X2CrNiMoN22-5-3
Besonders gut beständig gegenüber stark angreifenden Medien wie Phosphor-, Schwefel- und Salzsäure, hohe Lochfraß- und Spannungsrisskorrosionsbeständigkeit
Werkstoff: 1.4462
Legierung: X6CrNiMoTi17-12-2
Chemische und Petrochemische Industrie, hohe Beständigkeit gegen Spannungsrisskorrosion in chlorhaltigen Medien und gegen Lochfraß, auch geschweißt beständig gegen interkristalline Korrosion
Werkstoff: 1.4401
Legierung: X5CrNiMo17-12-2
AISI: AISI316
Teile und Apparate in der Zellstoff-, Zellwolle-, Textil-, Öl- und Kunstseiden-Industrie, Molkereien, Brauereien.
Werkstoff: 1.4404
Legierung: X2CrNiMo17-13-2
AISI: AISI316L
Teile und Apparate in der Zellstoff-, Zellwolle-, Textil-, Öl- und Kunstseiden-Industrie, Molkereien, Brauereien. Einsatz als Gusswerkstoff bei Feingussfittings.
Werkstoff: 1.4408
Legierung: G-X6CrNiMo18-10
AISI: (ähnlich AISI316)
Einsatz als Gusswerkstoff bei Feingussfittings.
Werkstoff: 1.4435
Legierung: X5CrNiMo17-13- 3
AISI: AISI316L br>
Geschweißte Teile erhöhter Beständigkeit in der Zellstoff-, Zellwolle-, Textil- und Kunstseiden-Industrie.
Werkstoff: 1.4436
Legierung: X5CrNiMo17-13- 3
AISI: AISI316
Geschweißte und gegossene Teile erhöhter Beständigkeit in der Zellstoff-, Zellwolle-, Textil- und Kunstseiden-Industrie. Vorwiegender Einsatz als Gusswerkstoff bei Feingussfittings
Werkstoff: 1.4305
Legierung: X10CrNiS18-9
AISI: AISI303
Drehteile der Nahrungsmittel- und Molkerei-Industrie, Foto-, Farben-, Öl-, Seifen-, Papier- und Textilindustrie
Werkstoff: 1.4301
Legierung: X5CrNi18-10
AISI: AISI304
Apparate und Geräte der Nahrungsmittelindustrie (schweißbar, gut polierbar und besonders gut tief ziehbar, verschleißfest)
Werkstoff: 1.4021
Legierung: X20Cr13
AISI: AISI420
Konstruktionsteile höherer Festigkeit, wie Achsen Wellen, Pumpenteile, Kolbenstangen, Ventilkegel, Düsennadeln, Schiffsschrauben.
